Cum să alegi bara de distribuție potrivită pentru sistemele de medie și joasă tensiune?

Cum să alegi csauect Bus Bar pentru sisteme de medie și joasă tensiune

Raspunsul direct: alegeți bara dumneavoastră prin confirmarea mai întâi a clasei de tensiune, apoi dimensionarea pentru curentul continuu și rezistența la scurtcircuit, selectând materialul conductorului și, în final, potrivirea izolației și a carcasei la mediul de instalare. Indiferent dacă finalizați un design de bare colectoare de joasă tensiune pentru un tablou comercial sau specificați un sistem de bare colectoare de medie tensiune pentru o stație de utilitate, acești patru pași previn cele mai frecvente și costisitoare erori de specificație. Acest ghid acoperă fiecare punct de decizie cu date specifice și exemple practice.

Clasificarea tensiunii: Punctul de plecare pentru fiecare decizie de bare

Înainte de a lua în considerare orice alt parametru, trebuie stabilită tensiunea de funcționare a sistemului. Clasificarea tensiunii definește cerințele de izolație, distanțele de curgere, distanțele libere și stşiardele de proiectare aplicabile. Specificarea unei bare colectoare fără a confirma mai întâi clasa de tensiune duce la proiecte sub-izolate sau la ansambluri grele și supraproiectate în mod inutil.

Clasificarea acceptată la nivel internațional conform IEC 60038 împarte sistemele de alimentare în două categorii principale relevante pentru proiectarea barelor:

• Tensiune joasă (LV): Sisteme care funcționează la sau sub 1.000 V AC (sau 1.500 V DC). Guvernat în principal de IEC 61439-1/2 pentru ansambluri de comutatoare. Aplicațiile tipice includ tablouri de distribuție, centre de control al motoarelor, panouri de distribuție și unități de distribuție a energiei pentru centrele de date.
• medie tensiune (MV): Sisteme care funcționează între 1 kV și 36 kV AC. Guvernat de IEC 62271-1 și IEC 62271-200 pentru aparatele de comutare cu carcasă metalică. Aplicațiile tipice includ stațiile primare, sistemele de colectare a fermelor eoliene și solare, sistemele de intrare principale ale instalațiilor industriale și aparatele de distribuție de alimentare.

Implicațiile inginerești ale acestei clasificări sunt semnificative. Un sistem de bare colectoare de medie tensiune la 12 kV trebuie să reziste la o tensiune de testare a impulsului fulgerului de 75 kV BIL (nivel de izolație de bază) conform IEC 62271-1, în timp ce o bară magistrală de joasă tensiune de 690 V este testată numai la impuls de 8 kV . Distanța de scurgere necesară pentru un sistem de 12 kV într-un mediu cu gradul de poluare 3 este de aproximativ 300 mm fază-pământ , comparativ cu numai 25–32 mm pentru echipamente 690 V LV. Aceste diferențe determină dimensiunea carcasei, alegerea materialului de izolație și distanța dintre barele colectoare - ceea ce înseamnă că decizia privind clasa de tensiune afectează practic fiecare parametru de proiectare din aval.

Evaluarea curentului continuu și dimensionarea secțiunii transversale

După confirmarea clasei de tensiune, curentul continuu este următorul parametru critic. Bara colectoare trebuie să transporte curentul maxim de sarcină continuă fără a depăși temperatura maximă admisă a conductorului - de obicei 90°C pentru bare izolate şi 105°C pentru bare de cupru goale la punctele de contact cu șuruburi conform IEC 61439 și IEC 62271-1.

Evaluarea curentului depinde de materialul conductorului, suprafața secțiunii transversale, suprafața pentru disiparea căldurii, temperatura ambiantă, ventilația carcasei și orientarea instalării. Temperatura ambiantă de referință pentru majoritatea standardelor IEC este 40°C . Pentru locurile în care temperatura ambiantă depășește în mod regulat 40°C - cum ar fi locurile deșertice sau tropicale - trebuie aplicat un factor de reducere a gradului. Ca ghid general, fiecare creștere cu 10°C a mediului ambiant peste 40°C necesită aproximativ 8-12% reducere al curentului continuu.

Tabelul de mai jos oferă valori nominale de curent continuu indicativ pentru barele colectoare din cupru în condiții ambientale standard, acoperind o gamă de secțiuni transversale relevante atât pentru proiectarea barelor colectoare de joasă tensiune, cât și pentru aplicațiile sistemului de bare colectoare de medie tensiune:

Pentru sistemele de bare colectoare de medie tensiune, densitatea de curent este de obicei menținută între 1,5 și 2,0 A/mm² pentru ca barele colectoare din cupru închise să rămână în limitele termice. Depășirea acestui interval fără teste termice verificate duce la degradarea accelerată a izolației și la oxidarea contactului la îmbinările cu șuruburi.

Este important de menționat că aceste evaluări sunt orientative. Valoarea nominală reală pentru un anumit ansamblu trebuie verificată prin testare de tip sau calcul verificat conform IEC 61439-1 Anexa D pentru sistemele de JT sau modelare termică conform IEC 62271-1 pentru sistemele MT. Nu aplicați valorile de catalog direct la instalațiile închise fără a lua în considerare reducerea termică a carcasei.

Curent de rezistență la scurtcircuit: un parametru de proiectare nenegociabil

O bară de distribuție care este dimensionată corect pentru curent continuu poate eșua în mod catastrofal în timpul unei defecțiuni dacă valoarea nominală de rezistență la scurtcircuit este insuficientă. Curentul de scurtcircuit generează două solicitări simultane: stresul termic din încălzirea I²t și stresul mecanic din forțele electromagnetice între conductorii adiacenți.

Dimensiunea rezistentei termice

Cerința de rezistență termică este exprimată ca un curent nominal de rezistență de scurtă durată (Icw) pentru o durată definită - de obicei 1 secundă pentru echipamente de medie tensiune şi 1 secundă or 0.2 seconds pentru ansambluri de joasă tensiune conform IEC 61439. Valorile tipice Icw variază de la 10 kA până la 63 kA pentru tablouri de medie tensiune si din 10 kA până la 100 kA pentru ansambluri de joasă tensiune.

Folosind formula de încălzire adiabatică A = I × √t / K , unde K pentru cupru este de aproximativ 141 A·s^0,5/mm² și pentru aluminiu aproximativ 87 A·s^0,5/mm², un sistem cu un nivel de defecțiune de 40 kA timp de 1 secundă necesită o secțiune transversală minimă de cupru de aproximativ 284 mm² . Pentru o defecțiune de 25 kA / 1 s, secțiunea transversală minimă de cupru este de aproximativ 177 mm² . Verificați întotdeauna dacă secțiunea transversală a barei colectoare selectată satisface nivelul de defecțiune din studiul de scurtcircuit al sistemului - nu dintr-un tabel generic.

Forța electromagnetică între conductoarele paralele

În timpul unei defecțiuni, curentul de scurtcircuit de vârf (de obicei 2,5 ori mai mare decât curentul de defect simetric RMS pentru vârf asimetric conform IEC 62271-100) generează forțe electromagnetice între conductorii de fază adiacenți proporțional cu I²/d, unde d este separarea conductorului. Pentru o defecțiune de 40 kA RMS cu un vârf de 100 kA, doi conductori paraleli distanțați la 150 mm pe o deschidere de 500 mm experimentează o forță de vârf de aproximativ 6.700 N/m . Suporturile barelor colectoare, valorile nominale ale izolatorului în consolă și secțiunea transversală a conductorului trebuie verificate împotriva acestei forțe pentru a preveni defecțiunile mecanice în timpul eliminării defecțiunii.

Selectarea materialului conductorului: cupru vs aluminiu

Alegerea dintre conductorii de cupru și aluminiu afectează densitatea curentului, greutatea, fiabilitatea îmbinării și cerințele de întreținere pe termen lung. Ambele materiale sunt utilizate în sistemele de bare colectoare de medie tensiune și în designul de bare colectoare de joasă tensiune, dar punctele lor forte respective se potrivesc diferitelor contexte de aplicare.

Bare de cupru

Cuprul electrolitic cu pas dur (denumirea C11000 sau Cu-ETP) atinge o conductivitate electrică de ~100% IACS . Conductivitatea sa ridicată permite secțiuni transversale compacte, ceea ce este critic în ansamblurile de aparate de distribuție cu spațiu limitat. Cuprul prezintă, de asemenea, o rezistență excelentă la oxidare la suprafețele de contact, o rezistență de contact mai mică la îmbinările cu șuruburi pe durata de viață și o rezistență mecanică mai bună la fluaj sub forța de strângere susținută a șuruburilor, comparativ cu aluminiul. Din aceste motive, cuprul este materialul conductor implicit pentru aparate de distribuție de medie tensiune interioare, tablouri de distribuție de joasă tensiune și centre de control al motoarelor unde spațiul incintei este limitat și fiabilitatea îmbinării pe o durată de viață de 30 de ani este primordială.

Bare din aluminiu

Conductoarele din aliaj de aluminiu (de obicei 1350-H19 pentru calitate electrică sau 6063-T6 pentru aplicații de bare colectoare structurale) ating aproximativ 61% conductivitate IACS — adică o bară de aluminiu necesită aproximativ Suprafața secțiunii transversale cu 64% mai mare decât o bară de cupru pentru a transporta același curent. Cu toate acestea, aluminiul are o densitate de aproximativ 2,7 g/cm³ comparativ cu cea a cuprului 8,9 g/cm³ , oferind aluminiului un avantaj semnificativ de greutate pentru sistemele de conducte de lungă durată și structurile substațiilor exterioare. O bară bus din aluminiu de 150 mm × 10 mm cântărește aproximativ 4,1 kg/m , comparativ cu aproximativ 13,4 kg/m pentru o bară de cupru cu capacitate de curent echivalentă. Pentru structurile de autobuze exterioare în care reducerea încărcării izolatoarelor și portalului este un obiectiv de proiectare structurală, aluminiul este adesea alegerea mai practică.

Atunci când barele colectoare din aluminiu sunt fixate cu șuruburi la bornele echipamentelor din cupru - cum ar fi bucșele transformatorului sau plăcuțele de întrerupător - conectorii bimetalici de tranziție și compusul de îmbinare conductiv sunt obligatorii pentru a preveni coroziunea galvanică și pentru a menține rezistența de contact scăzută în timp.

Selectarea izolației pentru aplicații de joasă tensiune și medie tensiune

Alegerea izolației este una dintre cele mai importante decizii în specificațiile barelor de distribuție. Defecțiunile de izolație reprezintă o proporție semnificativă a întreruperilor serviciului de comutație și a incidentelor de siguranță. Sistemul de izolație corect trebuie să fie adaptat la tensiunea de funcționare, mediul ambiant, clasa termică și forma fizică a ansamblului de bare colectoare.

Sisteme de izolare de joasă tensiune

Pentru proiectarea barelor de joasă tensiune la tensiuni de până la 1.000 V AC, următoarele sisteme de izolație sunt specificate cel mai frecvent:

• Manșon din PVC: Standard pentru sisteme de 690 V AC; evaluat la 70°C sau 105°C, în funcție de grad. Cost redus și ușor de aplicat. Potrivit pentru medii interioare curate, cu umiditate moderată.
• Tubul termocontractabil din poliolefină: Oferă un strat izolator conform, rezistent la umiditate; nominal pentru 600 V la 1 kV; disponibil în versiuni cu perete dublu cu etanșant adeziv intern pentru o protecție îmbunătățită a mediului la IP54 sau carcase superioare.
• Acoperire cu pulbere epoxidica: Aplicat electrostatic și întărit pentru a produce un strat dur, uniform, cu rezistență dielectrică de aproximativ 20–25 kV/mm . Oferă atât izolație electrică, cât și protecție mecanică a suprafeței. Utilizat pe scară largă pentru barele colectoare plate în ansambluri de comutatoare compacte.
• Izolarea aerului cu bariere de fază: Pentru barele colectoare din ansamblurile închise cu metal, barierele izolatoare fază-fază și fază-pământ (de obicei realizate din poliester armat cu sticlă sau foaie de policarbonat) asigură distanța necesară fără aplicarea izolației direct pe conductor. Această abordare este obișnuită în tablourile de distribuție JT mari, unde barele de distribuție ar putea trebui să fie inspectate sau restrânse în funcțiune.

Sisteme de izolare de medie tensiune

Un sistem de bare colectoare de medie tensiune necesită o izolație substanțial mai robustă. La 12 kV, tensiunea de funcționare fază-pământ este de aproximativ 6,9 kV RMS , iar sistemul trebuie să reziste la un impuls fulger de 75 kV și a Tensiune de testare a frecvenței de alimentare de 28 kV conform IEC 62271-1.

• Izolatie din rasina epoxidica turnata: Folosit în sistemele de conducte autobuz complet izolate și ecranate (FIS) pentru 12–36 kV. Întreaga bară este încapsulată în epoxidic turnat, eliminând golurile de aer și oferind performanțe fiabile în medii cu umiditate ridicată, poluate sau cu condensare. Adecvat în special pentru amplasamentele industriale de coastă și aplicațiile substațiilor subterane.
• Izolație din polietilenă reticulata (XLPE): Se aplică conductelor prefabricate de medie tensiune. Evaluat pentru temperaturi de funcționare continuă de până la 90°C si temperaturi de scurtcircuit pana la 250°C . Oferă o bună rezistență la umiditate și flexibilitate mecanică pentru instalațiile cu spațiu limitat de rutare.
• Izolarea aerului cu distanțiere solide: Abordarea tradițională a aparatelor de comutare cu placare metalică și cu carcasă metalică. Degajările fază-pământ și fază-fază sunt menținute prin rășini epoxidice sau izolatori suport din porțelan. Distanțele de curgere trebuie să respecte cerințele IEC 60071 pentru nivelul de poluare a amplasamentului — la gradul de poluare 3, cel puțin 25 mm pe kV este necesară faza-pământ.
• Izolație cu gaz SF6: Folosit în aparatele de distribuție izolate cu gaz (GIS) unde întregul sistem de bare colectoare este închis într-o carcasă metalică împământată umplută cu gaz SF6 la o presiune absolută de aproximativ 3–5 bar. SF6 are o rigiditate dielectrică aproximativă de 2,5 ori mai mult decât aerul la presiunea atmosferică, permițând dimensiuni reduse dramatic ale carcasei. Această abordare este utilizată acolo unde spațiul este sever constrâns, cum ar fi stațiile subterane urbane și camerele de distribuție ale platformelor offshore.

Tip carcasă, rating IP și reducere termică

Carcasa care găzduiește sistemul de bare colectoare are un efect direct asupra curentului nominal realizabil. Evaluări IP mai ridicate restricționează fluxul de aer prin carcasă, reducând disiparea convectivă a căldurii de pe suprafața barei de distribuție și necesitând ca bara de distribuție să fie redusă de la valoarea nominală în aer liber.

Ca ghid practic pentru scăderea curentului nominal al barei colectoare, bazată pe clasa IP:

• IP31 / IP42 (aparatură interioară standard): Restricție minimă la ventilația naturală. Factor de reducere a valorii de aproximativ 0,90–1,00 în raport cu ratingul în aer liber.
• IP54 (rezistent la praf și stropire): Orificii de ventilație reduse. Factorul de derating tipic 0,85–0,90 , reprezentând o reducere cu 10–15% a capacității curente.
• IP65 / IP66 (complet sigilat): Fara orificii de ventilatie; disiparea căldurii limitată la conducție prin pereții incintei. Factorul de derating de obicei 0,75–0,85 . Pentru barele de curent înalt din carcasele IP65, poate fi necesară răcirea forțată cu aer sau conducta de conducte răcită cu lichid pentru a menține bara în limitele termice.
• NEMA 4X (sigilat rezistent la coroziune): Restricție termică similară cu IP66. Specificat în mod obișnuit pentru procesarea alimentelor, farmaceutice și aplicații marine în care sunt necesare rezistență la spălare și chimic.

Când angajați un furnizor de bare colectoare de medie joasă tensiune pentru un proiect care implică carcase IP54 sau mai mari, furnizați gradul IP al carcasei și volumul intern în faza de interogare, astfel încât furnizorul să poată încorpora factorul de reducere corect în calculele de rating curent. Aplicarea retroactivă a scăderii după ce este specificată bara de distribuție are ca rezultat frecvent ansambluri subevaluate care nu testează tipul.

Configurație bară bus: format plat, tubular și busduct

Barele colectoare sunt disponibile în mai multe formate fizice, fiecare potrivit pentru diferite clase de tensiune, intervale de curent și metode de instalare. Înțelegerea diferențelor permite ca formatul corect să fie specificat de la început, mai degrabă decât adaptat după ce a fost fixată aspectul tabloului de distribuție.

Bar dreptunghiular plat

Cel mai utilizat format pentru proiectarea barelor de joasă tensiune. Disponibil în lățimi de la 12 mm la 200 mm și grosimi de la 3 mm la 20 mm în cupru sau aluminiu. Mai multe bare plate pot fi stivuite în paralel pentru a crește valoarea nominală a curentului - o abordare obișnuită în aparatele de comutație LV cu curent ridicat, unde spațiul într-o singură dimensiune este limitat. De exemplu, două bare de cupru de 100 mm × 10 mm în paralel pot transporta aproximativ 3.600–4.400 A , dublând efectiv ratingul pentru o singură bară cu o creștere modestă a înălțimii de asamblare.

Bară rotundă tubulară

Conductoarele tubulare rotunde (de obicei aliaj de aluminiu 6063-T6 sau 6101-T61 sau cupru C11000) sunt formatul standard pentru sistemele de bare colectoare de medie tensiune în exterior în stații izolate cu aer. Profilul tubular maximizează raportul suprafață-masă pentru disiparea căldurii, oferă un modul mare de secțiune pe unitate de greutate pentru acoperirea între izolatoarele suport, iar la tensiuni de peste 66 kV, suprafața rotundă netedă reduce inițierea coroanei prin distribuția uniformă a câmpului electric. Barele tubulare tubulare pentru aplicațiile substațiilor de 110–500 kV variază de obicei de la 80 mm până la 200 mm OD cu grosimi de perete de 6–15 mm.

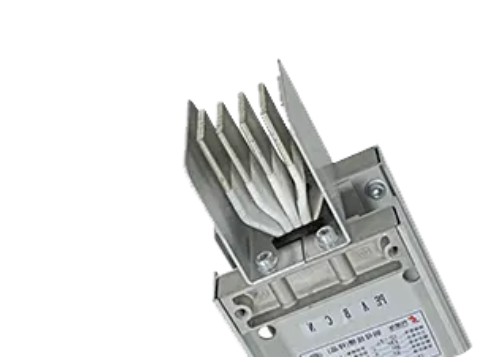

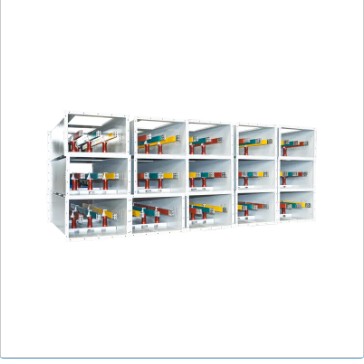

Conductă (autobuz)

Sistemele de conducte prefabricate constau din bare colectoare plate sau tubulare închise într-o carcasă metalică asamblată din fabrică, disponibile în valori nominale de la aproximativ 400 A până la 6.300 A pentru aplicații LV și până la 40 kA pentru conexiunile generatorului și transformatorului. Busduct oferă avantajele unor valori nominale de curent consecvente verificate din fabrică, izolație aplicată din fabrică și bariere de fază și instalare rapidă la fața locului în comparație cu porțiunile de bare colectoare fabricate pe teren. Pentru aplicații de medie tensiune, tubulatura izolată din rășină turnată, evaluată la 12–36 kV, este utilizată în situațiile în care o alternativă de cablu ar necesita un număr nepractic de cabluri paralele și în care este nevoie de un traseu compact, inspectabil.

Standarde aplicabile și cerințe de conformitate

Conformitatea cu standardul adecvat este o cerință de aprobare a proiectului, nu o îmbunătățire opțională a calității. Standardul care guvernează ansamblul barelor colectoare determină testele de tip care trebuie asistate, testele de rutină necesare pentru fiecare unitate și documentația pe care utilizatorul final sau autoritatea care are jurisdicție (AHJ) o va cere pentru aprobarea punerii în funcțiune.

• IEC 61439-1 și IEC 61439-2: Acoperiți panourile de joasă tensiune și ansamblurile de aparate de control. IEC 61439-1 este standardul de reguli generale; IEC 61439-2 se adresează ansamblurilor de aparate de comutare și de control de putere (ansambluri PSC). Testele de tip includ verificarea creșterii temperaturii, rezistența la scurtcircuit, rezistența dielectrică și testarea gradului de protecție (IP).
• IEC 62271-1 și IEC 62271-200: Acoperiți aparatele de comutare și control de medie tensiune. IEC 62271-200 se adresează în mod specific aparatajelor de comutare cu carcasă metalică AC de la 1 kV la 52 kV, inclusiv teste de tip pentru clasificarea arcului intern (IAC) - o specificație din ce în ce mai solicitată pentru protecția personalului în camerele de distribuție ocupate. Evaluările IAC ale AFLR 16 kA timp de 1 secundă or 25 kA timp de 1 secundă sunt specificate în mod obișnuit pentru instalațiile de distribuție MT de interior în proiecte comerciale și industriale.
• UL 857 (cai de autobuz): Standard nord-american pentru sisteme de canalizare de până la 600 V AC, 6.000 A. Necesar pentru proiectele din Statele Unite ale Americii și Canada în care conducta de conducte este utilizată pentru distribuția energiei în clădiri sau instalații industriale.
• GB/T 5585.1 / 5585.2: Standardele naționale chineze pentru barele de cupru și aluminiu pentru scopuri electrice. Necesar pentru proiectele din China și relevant atunci când se aprovizionează de la un furnizor de bare colectoare de medie joasă tensiune care produce la standardele naționale chineze.
• IEEE Std 605: Ghid IEEE pentru proiectarea autobuzelor în substații izolate cu aer. Oferă metodologia de calcul pentru evaluarea curentului, forța de scurtcircuit și proiectarea mecanică a deschiderii sistemelor de bare tubulare și plate în structurile substațiilor exterioare. Folosit pe scară largă în proiectele de utilități din America de Nord și pentru proiectele din regiunile în care baza contractuală constituie standardele IEEE și nu standardele IEC.

Atunci când trimiteți întrebări unui furnizor de bare colectoare de medie joasă tensiune, precizați standardul de reglementare, dovezile de testare de tip necesare și dacă sunt acceptabile testele asistate de terți sau rapoartele de testare certificate de terți. Pentru proiectele de infrastructură critică, specificarea certificatelor de testare de tip originale de la laboratoarele de testare acreditate (KEMA, CESI, CPRI sau echivalent), mai degrabă decât declarațiile de testare exclusiv ale producătorului, reduce riscul proiectului în mod substanțial.

Considerații de mediu și specifice amplasamentului

Condițiile de mediu de la locul de instalare afectează selecția materialului barelor, tipul de izolație, tratamentul suprafeței și intervalele de întreținere. Nerespectarea condițiilor amplasamentului în stadiul de specificare are ca rezultat degradarea prematură a izolației, coroziune accelerată la îmbinările cu șuruburi și durata de viață scurtă.

Temperatura ambianta si altitudinea

Pentru site-urile de mai sus 1.000 m altitudine , densitatea aerului scade și odată cu aceasta rigiditatea dielectrică a aerului și eficiența răcirii convective. IEC 62271-1 necesită corectarea atât a tensiunilor de test dielectric, cât și a curentului nominal pentru altitudinea peste 1.000 m. Un sit la 2.000 m altitudine necesită un factor de corecție al altitudinii de aproximativ 0,94 aplicat la tensiunea nominală de rezistență dielectrică , ceea ce înseamnă că echipamentele cu rezistență la frecvența de putere de 28 kV la nivelul mării trebuie să fie verificate din nou la densitatea redusă a aerului la altitudine. Derating curent de aproximativ 5% la 1.000 m peste 1.000 m este o estimare a punctului de pornire aplicată pe scară largă, în așteptarea unui calcul termic detaliat.

Mediul de coroziune

Categoria de coroziune ISO 9223 a locului de instalare guvernează protecția necesară a suprafeței conductoarelor de bare colectoare, feroneriei suport și carcaselor. Pentru amplasamentele din categoria de coroziune C3 (moderată – industrială urbană interioară) sau mai jos, barele colectoare standard din cupru sau aluminiu anodizat cu finisaj de frezat cu compus conductiv pentru îmbinări la conexiunile cu șuruburi sunt de obicei adecvate. Pentru C4 (înalt — industrial de coastă) sau C5-M (foarte înalt — marină offshore), este necesară placarea cu cositor sau argint în toate zonele de contact, anodizarea dură a suprafețelor din aluminiu și feronerie de sprijin din oțel inoxidabil sau galvanizat la cald. În mediile de fabrică petrochimică și chimică, trebuie acordată o atenție suplimentară rezistenței la substanțele chimice specifice procesului, care pot necesita specificarea materialelor de incintă și a compușilor de garnitură rezistenți la hidrogen sulfurat, clor sau amoniac, după caz.

Cerințe pentru zona seismică

Pentru sistemele de bare colectoare de medie tensiune instalate în zona seismică 2 sau mai mare (conform IBC sau codul național echivalent), structura de susținere a barelor colectoare, valorile izolatoare în consolă și ancorarea incintei trebuie verificate în raport cu accelerația de proiectare a solului cutremurului. Calificarea seismică conform IEEE 693 (pentru substații de utilități) sau IEC 62271-300 (pentru aparate de comutare interioare) poate fi cerută de specificația proiectului. În zonele seismice ridicate, conexiunile flexibile între secțiunile barei colectoare și între bara și terminalele echipamentelor sunt deosebit de importante pentru a preveni deteriorarea cauzată de mișcarea diferențială în timpul evenimentelor de zguduire a solului.

Evaluarea unui furnizor de bare colectoare de medie joasă tensiune

Specificația tehnică a unui sistem de bare colectoare este la fel de fiabilă ca și procesele de fabricație și control al calității ale furnizorului care îl produce. Selectarea unui furnizor de bare colectoare de medie joasă tensiune capabil și transparent este o parte integrantă a procesului de achiziție, nu o considerație secundară.

• Documentația testului de tip: Solicitați certificate de testare de tip originale – nu doar referințe la rapoartele de testare – care acoperă creșterea temperaturii, rezistența la scurtcircuit, performanța dielectrică și gradul de protecție pentru curentul nominal specific și clasa de tensiune a sistemului de bare colectoare furnizat. Certificatele trebuie să identifice laboratorul de testare, data testului și configurația exactă a produsului testat.
• Certificarea materialului și trasabilitatea: Furnizorul ar trebui să furnizeze certificate de testare a morii care confirmă calitatea aliajului conductorului, temperatură, compoziția chimică și conductivitatea electrică pentru fiecare lot de producție. Pentru cupru, confirmați C11000 (Cu-ETP) sau echivalent; pentru aluminiu, confirmați 1350-H19, 6063-T6 sau 6101-T61, după caz.
• Consistență dimensională: Solicitați înregistrări de inspecție dimensională sau rapoarte de inspecție a primului articol (FAI) care confirmă că secțiunea transversală a barei colectoare, dreptatea și poziționarea găurilor (pentru bare preforate) se încadrează în toleranța specificată. Toleranțe de lățime și grosime de ±0,5 mm sau mai bine sunt tipice pentru barele colectoare ale aparatului de comutare de precizie.
• Capacitate de tratare a suprafeței: Confirmați dacă placarea cu cositor, placarea cu argint sau anodizarea dură este efectuată în interior sau subcontractat. Tratarea internă a suprafeței oferă furnizorului control direct asupra grosimii, aderenței și acoperirii plăcilor - un avantaj semnificativ de calitate față de procesarea subcontractată.
• Sistem de management al calitatii: Certificarea ISO 9001 este baza. Pentru proiecte de utilități și infrastructură critică, solicitați dovezi ale auditurilor recente ale clienților, ratelor raportului de neconformitate (NCR) și înregistrările acțiunilor corective. Un furnizor dispus să împărtășească date privind performanța calității oferă o mai mare asigurare decât unul care poate oferi doar un număr de certificat.
• Timpul de livrare și fiabilitatea livrării: Confirmați timpii de producție pentru aliajul specific, secțiunea transversală și prelucrarea cu valoare adăugată (tăiere, găurire, placare) necesare. Pentru componentele de bare colectoare critice pentru proiect, solicitați dovezi ale performanței livrării la timp și clarificați abordarea furnizorului în ceea ce privește gestionarea disponibilității materiilor prime în perioadele de constrângere a lanțului de aprovizionare.

Practici de instalare și întreținere care protejează performanța pe termen lung

Un sistem de bare de distribuție specificat corect poate avea performanțe inferioare dacă practicile de instalare și întreținere sunt inadecvate. Cele mai frecvente cauze legate de instalare ale degradării barei colectoare sunt îmbinările cu șuruburi prost pregătite, cuplul incorect al șuruburilor și dilatarea termică neadaptată.

Pregătirea îmbinării cu șuruburi și cuplul

La fiecare conexiune cu șuruburi, curățați ambele suprafețe de contact până la un metal strălucitor cu o perie de sârmă din oțel inoxidabil imediat înainte de asamblare. Aplicați compus conductiv pentru îmbinări (pe bază de zinc pentru aluminiu, pe bază de petrol pentru cupru) pe ambele suprafețe. Strângeți șuruburile la cuplul specificat de producător - de obicei 20–30 Nm pentru șuruburi M10 şi 40–60 Nm pentru șuruburi M12 în conexiuni cupru-cupru. Utilizați șaibe elastice Belleville sub capetele șuruburilor și piulițelor la toate conexiunile barelor colectoare din aluminiu pentru a compensa relaxarea fluajului aluminiului care apare sub sarcină de compresiune susținută la temperaturi ridicate.

Managementul expansiunii termice

Cuprul are un coeficient de dilatare termică de aproximativ 17 × 10⁻⁶ /°C ; aluminiu aproximativ 23 × 10⁻⁶ /°C . Pe o rulare de 20 de metri de autobuz din aluminiu, o schimbare de temperatură de 70°C - de la o temperatură rece în timpul punerii în funcțiune la temperatura de funcționare de vară la sarcină maximă - produce aproximativ 32 mm de dilatare liniară . Dacă această mișcare nu este asigurată de cleme de sprijin glisante și îmbinări de dilatare flexibile la intervale adecvate, efortul de compresiune rezultat provoacă flambajul conductorului, deteriorarea izolatorilor suport și slăbirea progresivă a conexiunilor cu șuruburi. Rosturile de dilatare flexibile trebuie instalate la intervale care nu depășesc 30-40 de metri pe liniile drepte de autobuz și la fiecare conexiune la terminalele de echipamente fixe.

Inspecție termografică

Studiile termografice în infraroșu ale îmbinărilor cu șuruburi de bare colectoare sub sarcină de funcționare sunt instrumentul de întreținere cel mai rentabil pentru identificarea dezvoltării conexiunilor de înaltă rezistență înainte ca acestea să provoace daune termice sau întreruperea serviciului. Pentru sistemele de bare colectoare de medie tensiune și ansamblurile de curent înalt de joasă tensiune, inspecția termografică trebuie efectuată la punerea în funcțiune și repetată la intervale de nu mai mult de 12 luni pentru circuite critice. O articulație care rulează mai mult decât 10°C deasupra conexiunilor adiacente la sarcină echivalentă indică o rezistență ridicată la contact care necesită investigare și remediere.
