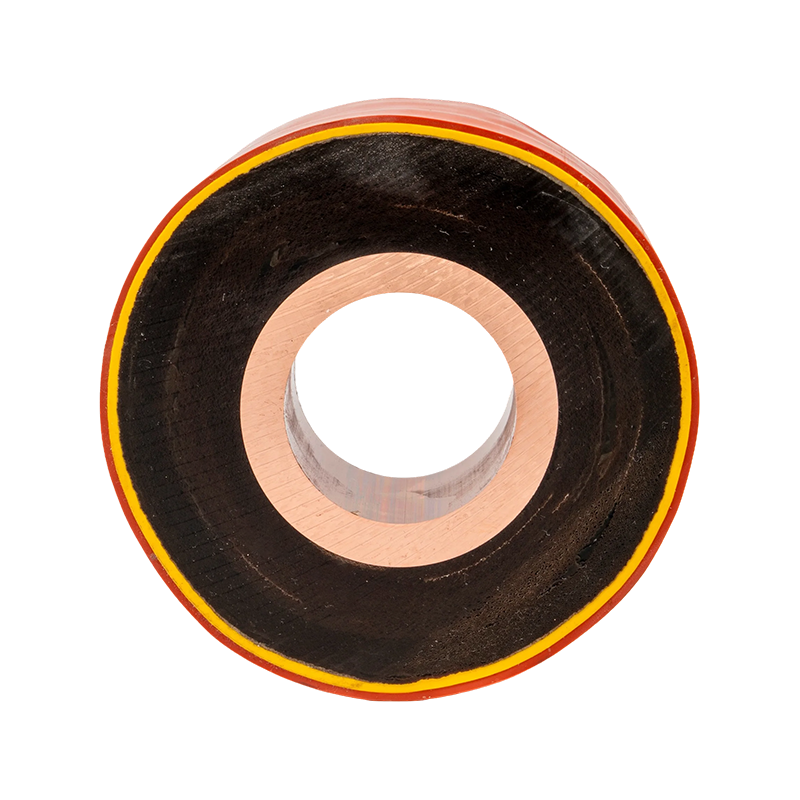

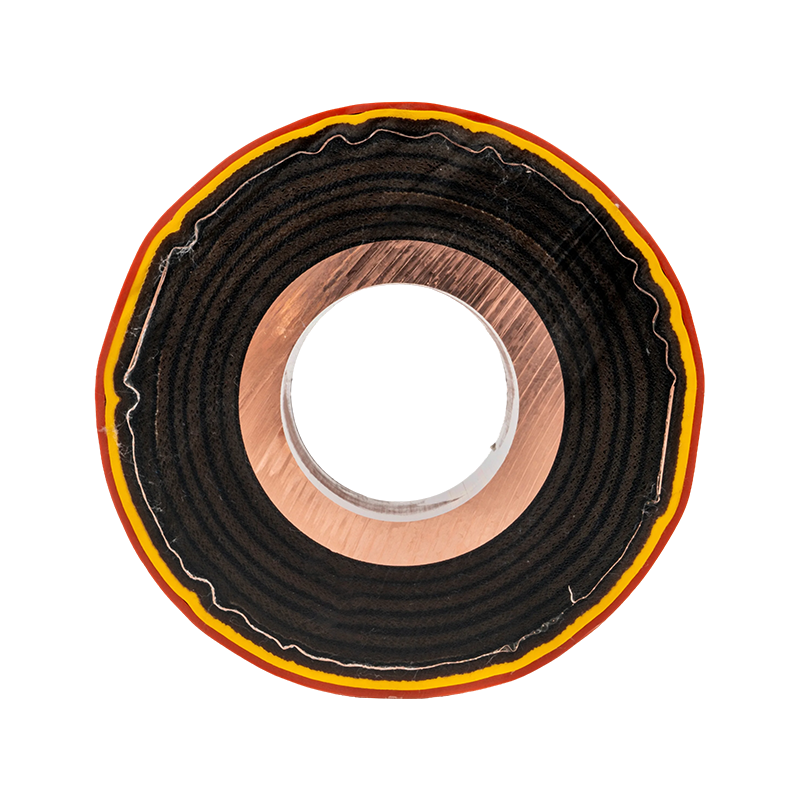

Bara tubulara de turnare in rasina epoxidica

Bara tubulară de turnare cu rășină epoxidică WOPENG este un produs de transmisie a puterii format integral folosind o mașină de turnare prin injecție în vid, complet automatizată, cu două componente, care utilizează tehnologii de injecție sub presiune și întărire la temperatură înaltă. Structura sa nu este separabilă și are proprietăți ignifuge, împreună cu rezistența la îmbătrânire, oferind o durată de viață proiectată de peste 30 de ani. Pentru acest produs, îmbinările de izolație și conductoarele de cupru sunt fabricate printr-un proces de turnare unică, realizând o fuziune fără sudură, fără interfețe. Conexiunile intermediare utilizează o tehnică de sudare cu cleme din oțel inoxidabil încorporat, asigurând că creșterea temperaturii la îmbinările terminale rămâne mai mică decât cea a corpului conductorului. Produsul folosește conductoare de cupru fără oxigen TZ7 sau de calitate superioară (conținut de cupru ≥ 99,90%), cu o lungime maximă de suspensie care nu depășește 5 metri. Încorporează un design structural complet ecranat, în care ecranul metalic este fabricat dintr-un compozit de bandă de oțel cositorită și bandă de cupru. Sistemul de împământare este realizat prin sudarea fiabilă a firelor de cupru pe stratul de ecranare metalic. În plus, produsul este echipat cu măsuri rezistente la apă și umezeală și un sistem de identificare standardizat.

Contactați-ne +
ANTERIOR：Bară tubulară PTFE URMĂTOR：Bară tubulară din cauciuc siliconic EPDM
  • Detalii produs
  • Caracteristici
  • Contactați-ne

Avantaje tehnice

Proces de turnare integrat:  Folosind o mașină de turnare prin injecție cu descărcare în vid, complet automată, pentru turnare integrată, produsul este format într-un singur ciclu prin injecție cu flux de presiune și întărire la temperatură înaltă. Conductorul, stratul de ecranare, hârtie creponată semiconductivă, stratul de ecranare exterior, stratul de ecranare metalic și stratul de protecție exterior sunt integrate perfect într-o structură monolitică inseparabilă.


Design LongLife:  Produsul are proprietăți ignifuge și rezistență la îmbătrânire, cu o durată de viață de până la 30 de ani.


Materiale conductoare de înaltă calitate:  TZ7 ​​sau cuprul de calitate superioară este selectat ca material conductor, tubul de cupru pur având un conținut de cupru ≥99,90%.


Tehnologie de conectare fiabilă:  Imbinarile de izolație sunt formate într-un singur ciclu de turnare și topite într-un singur corp cu conductorul de cupru. Conexiunile intermediare folosesc sudarea cu cleme din oțel inoxidabil încorporat. Creșterea temperaturii la îmbinările terminale este mai mică decât cea a corpului conductorului. Conexiunile dintre îmbinările de izolație și echipamente sunt realizate prin intermediul legăturilor flexibile fixate cu șuruburi.

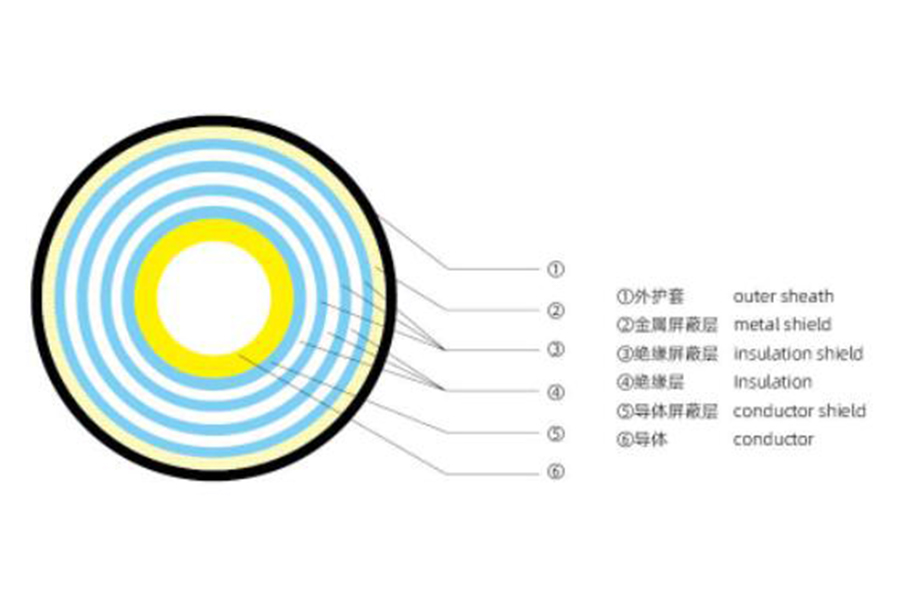

Diagrama schematică a structurii produsului

Nivel de tensiune (KV) Grosimea izolației (mm)
10 10
35 15
66 20
110 30
220 45

Condiții de mediu de utilizare
Altitudine: ≤ 4000 metri
Temperatura aerului ambiental minim:-45 ℃; Cea mai mare temperatură a aerului ambiental este de 60C; Diferența maximă de temperatură zilnică: 35K
Intensitatea luminii solare: 100ow/m2 de radiație solară
Viteza maximă a vântului: 40 m/s (viteza medie a vântului maximă de 10 min de la 10 m deasupra solului)
Umiditatea relativă a mediului ambiant (la 25 。 C): umiditatea relativă medie măsurată în 24 de ore este mai mică de 95%; Umiditatea relativă medie lunară este de 90%
Grosimea gheții: grosimea gheții nu depășește 20 mm
Intensitate seismică: 8 grade
Accelerație orizontală a solului: 0,20 g
Accelerație verticală: 0,15 g
Frecventa: 20 Hz
Timpul de anduranță este undă sinusoidală: 3 cicluri
Factorul de siguranță: mai mare de 167
Nivel de poluare: Nivelul de poluare conform GB/T5582 specificat V - Distanța specifică de scurgere în proiectarea poluării grave este de 31 mm/kv, după ce terminalul de exterior este instalat cu dispozitivul de alpinism, distanța totală de urcare nu este mai mică de 680 mm
Supratensiune temporară: timpul de supratensiune nu trebuie să depășească 8 ore în 24 de mâini nu trebuie să depășească 125 de ore pe tot anul

Structura și cerințele produsului
Bara tubulară de turnare a rășinii epoxidice în vid este turnată de o mașină de lipit în vid cu amestecare lichidă automată, turnare sub presiune și întărire la temperatură ridicată odată formată. Conductor, strat de protecție interior, hârtie ondulată semiconductivă, strat de scut exterior, strat de scut metalic și strat de protecție exterior în ansamblu, nu pot fi împărțite, ignifuge, rezistență la îmbătrânire, durată de viață de 30 de ani.

Imbinarea terminalului magistrala tubului din turnarea sub vid din rasina epoxidica este formata o singura data si integrata cu un conductor de cupru. Veriga din mijloc este sudată cu un cerc încorporat din oțel inoxidabil. Creșterea temperaturii îmbinării terminalelor este mai mică decât cea a corpului conductorului. Materialul este în concordanță cu forma structurală și cu materialul barei colectoare.

Material conductor: trebuie selectat cupru T2Y și de calitate superioară, iar conținutul de cupru al țevii de cupru pur este ≥ 99,90%.

Întinderea maximă a barei tubulare suspendate de turnare sub vid a rășinii epoxidice nu este mai mare de sM.

Busul tubului ar trebui să aibă un strat de scut metalic, iar scutul metalic este realizat dintr-o bandă împletită de cupru și o bandă de cupru.

Firul de împământare este sudat în mod fiabil cu bandă împletită de cupru și un strat de ecranare metalic. Punctele de împământare trebuie să fie bine conectate la sistemul de împământare la fața locului. Punctele de împământare trebuie întărite cu măsuri impermeabile și rezistente la umiditate. Punctele de împământare trebuie marcate și numerotate

Capacul exterior izolator al ecranului de împământare ar trebui să poată preveni în mod fiabil pătrunderea umezelii și umidității. Pot fi utilizate bucșe de izolare termocontractabilă, iar culorile de fază (galben, verde, roșu) sunt folosite în locuri evidente.

Tratamentul antirugină trebuie aplicat la sudarea metalelor în construcția șantierului. Toate șuruburile și șuruburile utilizate sunt fabricate din materiale galvanizate la cald.

Conexiunea dintre îmbinarea terminală a busului tubului turnat cu rășină epoxidică în vid și echipament este realizată dintr-o conexiune moale și o conexiune de fixare cu șuruburi.

Cerințe pentru suprafața superioară a capătului conductorului: capătul țevii de cupru trebuie să fie rotunjită, iar suprafața de conectare a capătului țevii de cupru trebuie placată cu argint sau cositor pentru a asigura rezistență scăzută la contact și funcție anticorozivă.

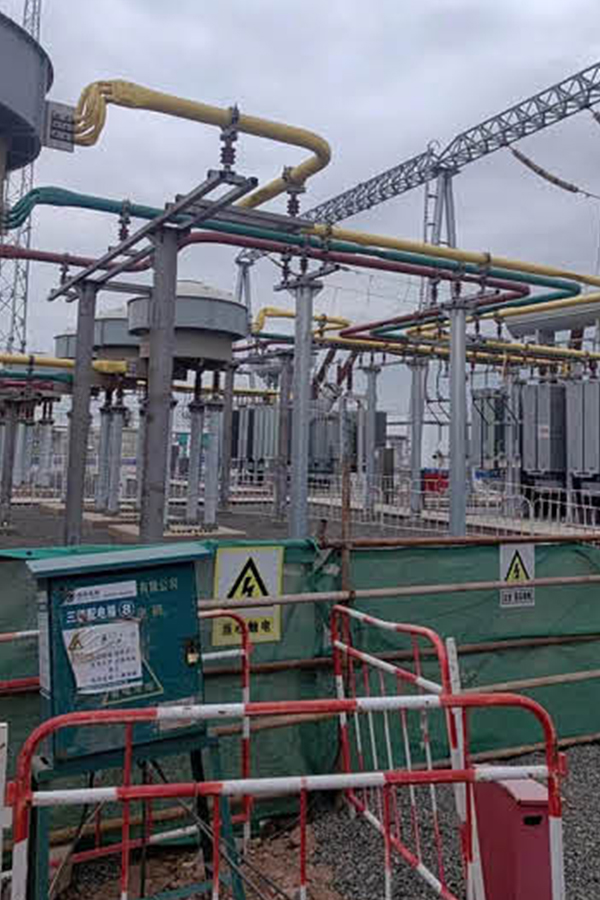

Soluții tipice de aplicare pentru barele tubulare izolate

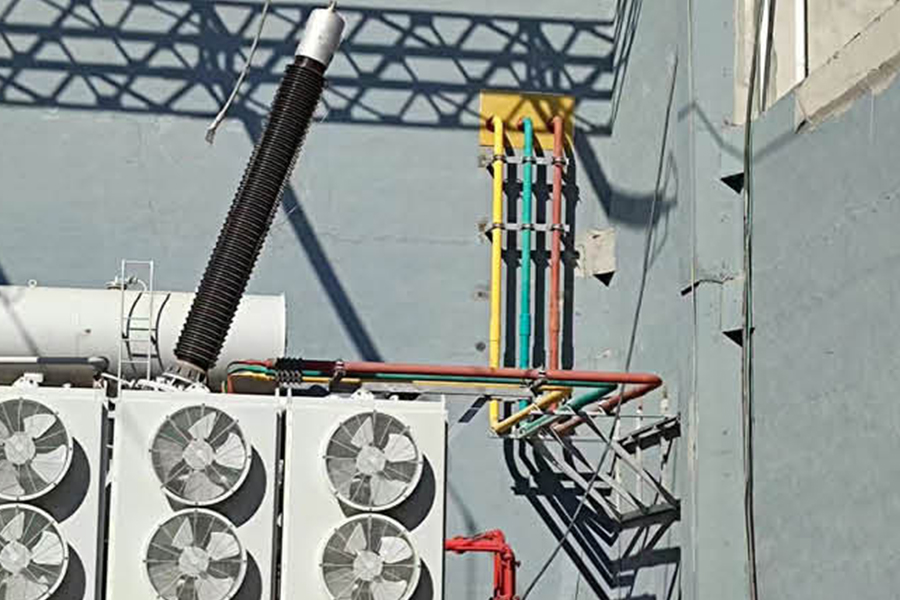

Metoda 1: Conectați transformatorul principal la camera de control
Acesta este cel mai comun mod de aplicare a barelor tubulare. Bara este conectată direct de la bornele de joasă tensiune ale transformatorului principal la
bornele dulapului de comutare din camera de control. Principalele avantaje: Potrivit pentru curenți mari. Cablajul este clar și frumos și poate fi complet izolat sau semi-izolat.

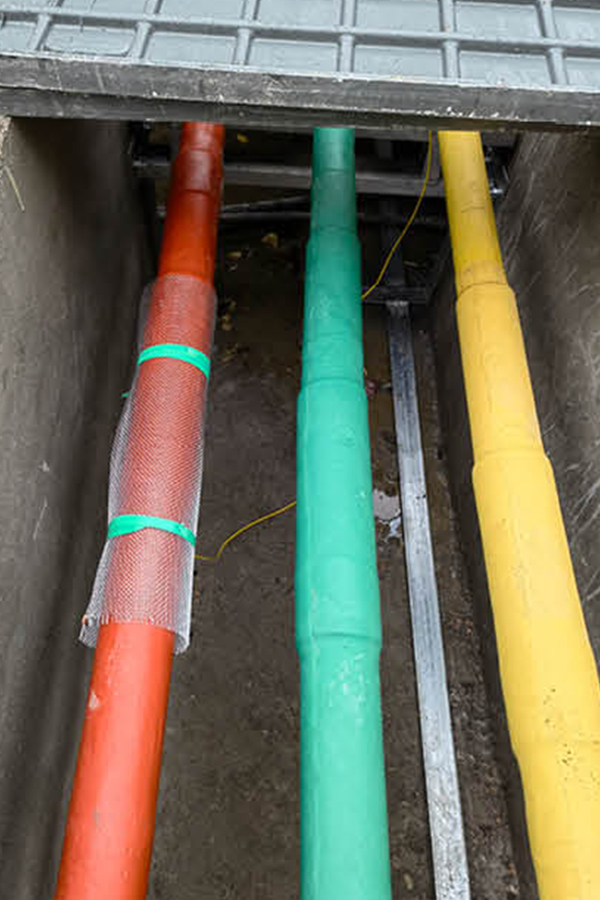

Metoda 2: Bara de distribuție este direcționată printr-un șanț de cablu sau mezanin de cablu
Figura de mai jos este un alt mod comun de aplicare a barelor tubulare. Barele colectoare pot fi conectate la dulapuri de comutație prin șanțuri subterane pentru cabluri
sau mezaninele de cablu și poate fi folosit și pentru conexiunile între dulapuri de distribuție. Această bară este complet izolată și este deosebit de potrivită pentru situații
unde cablarea este dificilă.

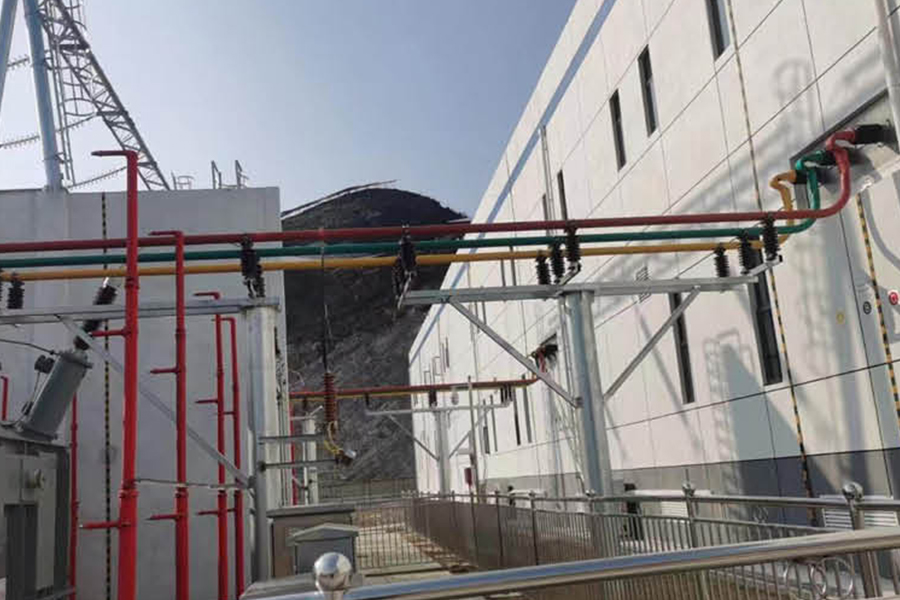

Metoda 3: Barele tubulare sunt direcționate prin șanțuri de cabluri sau mezaninuri pentru cabluri
Această metodă este metoda de conectare prin cablu de sus a dulapului de distribuție. De asemenea, poate fi conectat prin mezaninul de cablu și prin cablul de conectare de jos
metoda. Utilizatorii pot alege în funcție de situația actuală. Tipul de bare colectoare este complet izolat.

Metoda 4: Sistem de monitorizare CNC cu magistrală tubulară
Compania noastră îl dezvoltă singur și implementează monitorizarea inteligentă fără pilot a datelor tehnice multiple ale magistralei cu tuburi.

Bara tubulară izolată

Condiții de mediu de funcționare

Altitudine: ≤4000 m

Condiții de temperatură:  Temperatura minimă a aerului ambiant: 45°C；Temperatura maximă a aerului ambiant: 60°C；Variația maximă a temperaturii zilnice: 35K

Intensitatea radiației solare: 1000 W/m²

Conditii de viteza vantului: Viteza maxima a vantului: 40 m/s

Condiții de umiditate:  Umiditate relativă medie zilnică: ≤95%  ；Umiditate relativă medie lunară: ≤90%

Condiții de acoperire cu gheață: Grosimea gheții nu depășește 20 mm

Condiții seismice:  Intensitate seismică: 8 grade； Accelerație orizontală a solului: 0,20 g； Accelerație verticală a solului: 0,15 g； Frecvență: 20 Hz； Durată de rezistență pentru unda sinusoidală: 3 cicluri

Factorul de siguranță: mai mare de 1,67

Produse recomandate

Despre noi
Jiangsu Wopeng Power Technology Co., Ltd.
Jiangsu Wopeng Power Technology Co., Ltd.
Fondată în iunie 2018, Jiangsu Wopeng Power Technology Co., Ltd. este o Personalizat Bara tubulara de turnare in rasina epoxidica Producători și OEM Bara tubulara de turnare in rasina epoxidica Fabrică, a crescut rapid într-o întreprindere high-tech specializată în domeniul sistemelor de bare de joasă și înaltă tensiune.
Avem o echipă profesională de experți în industrie, personal tehnic și ingineri seniori, precum și muncitori de producție cu experiență care au activat în domeniul echipamentelor electrice de putere timp de mulți ani.
Produsele noastre principale includ bare tubulare din cupru și aluminiu, bare pentru turbine eoliene, bare de curent intens și sisteme de linii de contact alunecătoare. Ne concentrăm pe cercetare și dezvoltare și fabricarea de bare tubulare complet izolate de 0,4 kV-35 kV și sisteme de distribuție a energiei din rășină de joasă tensiune, oferind soluții sigure de transmitere a energiei pentru centrale electrice, substații, parcuri eoliene, căi ferate și instalații industriale.
Mărturii de onoare
  • Licență de afaceri
  • Certificat de brevet de model de utilitate
  • Certificat de brevet de model de utilitate
  • Certificat de brevet de model de utilitate
  • Certificat de brevet de model de utilitate
  • Certificat de brevet de model de utilitate
  • Certificat de brevet de model de utilitate
  • Certificat de brevet de model de utilitate
Știri
Bară tubulară complet izolată Cunoștințe din industrie

1. Ce este bara tubulară de turnare cu rășină epoxidică

The Bara tubulara de turnare in rasina epoxidica este o componentă conductivă izolată de înaltă performanță, fabricată prin turnarea rășinii epoxidice în jurul unui conductor metalic (cupru sau aluminiu) printr-un proces de turnare de precizie. Acesta integrează o izolație electrică excelentă, rezistență mecanică și performanță anti-poluare, servind ca componentă principală în sistemele de distribuție a energiei de medie și înaltă tensiune. Un profesionist Furnizor de bare tubulare de turnare cu rasini epoxidice produce produse care îndeplinesc standarde industriale stricte, asigurând o funcționare stabilă în medii energetice complexe.

(1) Structura de bază și performanța cheie

The Bara tubulara de turnare in rasina epoxidica constă dintr-un miez conductor (conductivitate ≥63% IACS) și un strat izolator din rășină epoxidică (grosime 5-10mm). Are o tensiune de avarie de ≥30kV/mm , rezistență de izolație peste 1,0×10¹³Ω și poate rezista la temperaturi de lucru de la -30℃ la 130℃. Stratul său de rășină epoxidică este neinflamabil (îndeplinește standardul UL94 V-0) și are o rezistență puternică la umiditate și coroziune chimică.

2. Unde este folosită bara tubulară de turnare cu rășină epoxidică

Datorită izolației sale superioare și stabilității, Bara tubulara de turnare in rasina epoxidica este utilizat pe scară largă în scenarii care necesită siguranță și fiabilitate ridicate, incluzând în principal:

  • Substații de medie și înaltă tensiune (10kV-35kV), utilizate pentru conexiunile de bare colectoare între transformatoare, întrerupătoare și aparate de comutare.
  • Dulapuri de distribuție a energiei interioare și panouri de control, în special în medii industriale cu umiditate ridicată sau praf.
  • Sisteme de alimentare în clădiri înalte, spitale și centre de date, unde siguranța la incendiu și stabilitatea izolației sunt critice.
  • Statii de energie regenerabila (solara, eoliana) si instalatii industriale (petrochimie, metalurgie), adaptandu-se la conditii dure de lucru.

Un de încredere Furnizor de bare tubulare de turnare cu rasini epoxidice oferă specificații personalizate, inclusiv diferite dimensiuni ale conductorilor și grosimi de izolație, pentru a se potrivi diferitelor scenarii de instalare și cerințe de tensiune.

3. Comparație de performanță cu alte bare izolate

Comparație de performanță a barelor tubulare de turnare cu rășini epoxidice și a altor bare izolate
Tip bară autobuz Tensiune de avarie Rezistenta la foc Rezistenta la umiditate
Bara tubulara de turnare in rasina epoxidica ≥30kV/mm UL94 V-0 (Neinflamabil) Excelent
Bară de bus izolată din cauciuc siliconic ≥25kV/mm UL94 V-1 Bun
Bara de transport izolata cu PVC ≤15kV/mm UL94 V-2 Sărac

The Bara tubulara de turnare in rasina epoxidica are avantaje evidente în ceea ce privește tensiunea de avarie și rezistența la foc, făcându-l alegerea preferată pentru scenariile de distribuție a energiei de înaltă siguranță. Un profesionist Furnizor de bare tubulare de turnare cu rasini epoxidice asigură o calitate constantă a produsului pentru a îndeplini cerințele stricte ale proiectelor cheie de energie.

4. Întrebări frecvente

Î1: Care este durata de viață a barei tubulare de turnare cu rășină epoxidică?

R: În condiții normale de lucru, poate servi 30-40 de ani , cu performanță stabilă și fără îmbătrânire evidentă.

Î2: Cum să alegi un furnizor de încredere de bare tubulare de turnare cu rășină epoxidică?

R: Acordați prioritate furnizorilor cu rapoarte de testare a tipului de produs, echipamente avansate de turnare și experiență bogată în aplicațiile sistemului de alimentare.

Î3: Poate fi folosit în medii în aer liber?

R: Este potrivit în principal pentru utilizare în interior; modelele de exterior cu tratament anti-UV sunt disponibile de la furnizori profesionisti.

Î4: Care este capacitatea maximă de purtare a curentului a acestei bare?

R: Modelele standard pot transporta până la 3500A , cu opțiuni personalizate pentru cerințe actuale mai mari.
