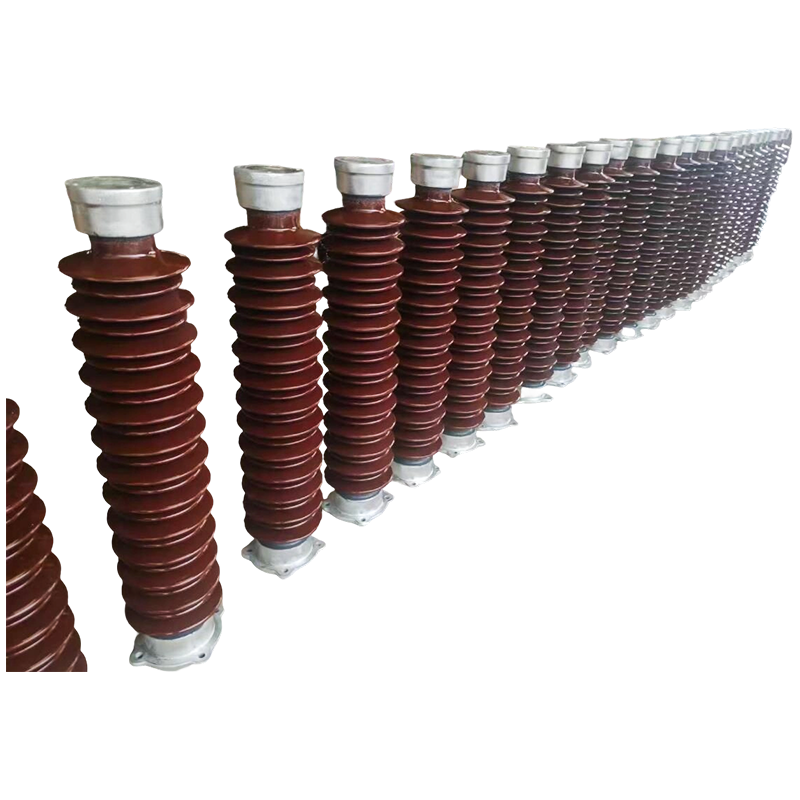

Post izolator

Avantaje tehnice

Structură simplificată și instalare ușoară: bara tubulară izolată este fixată direct pe structurile din oțel sau pe suporturi din beton, eliminând nevoia de bucșe de perete și izolatori pentru stâlpi. Adoptă o metodă de instalare expusă, susținută de suporturi de bare tubulare dedicate, cu o distanță de ≥275 mm. Suporturile fixe sunt instalate atunci când deschiderea variază de la 6 m până la 13 m.

Rezistență mecanică mare și deschidere mare de susținere: Tensiunea admisibilă a barei tubulare tubulare izolate este de patru ori mai mare decât a barelor colectoare dreptunghiulare, permițându-i să reziste la curenți semnificativi de scurtcircuit. Sub un curent de scurtcircuit de 50 kA, o bară tubulară Φ100×6 mm realizează o deschidere suspendată de până la 9 metri, iar cu suportul suportului barei colectoare, deschiderea poate ajunge la 13 metri. Bara de distribuție poate fi conectată direct la camere de înaltă tensiune, reactoare de limitare a curentului de interior sau dulapuri de comutație de 10 kV, reducând nevoia de izolatoare de stâlpi corespunzătoare, fitinguri de bare colectoare și fundații structurale.

Performanță seismică puternică: Designul produsului ia în considerare condițiile seismice, rezistând la accelerație orizontală de 0,20 g, accelerație verticală de 0,15 g, frecvență de vibrație de 20 Hz și toleranță la trei cicluri de unde sinusoidale. Factorul de siguranță depășește 1,67, asigurând funcționarea normală în condiții simultane de seism și scurtcircuit.

Adaptabilitate excelentă la mediu: Potrivit pentru altitudini ≤4000 de metri și medii cu clasa de severitate a poluării V (poluare puternică), raportul de distanță de fuga de proiectare este de 31 mm/kV. După instalarea extinderilor de scurgere pe terminalele exterioare, distanța totală de fuga nu este mai mică de 680 mm.

Caracteristici

Valoarea simplificării structurale
În sistemele tradiționale de bare colectoare, izolatoarele de stâlp îndeplinesc funcțiile duble de suport mecanic și izolație electrică. Prin design-uri inovatoare care fixează direct barele tubulare pe suporturi structurale din oțel, numărul de izolatori utilizați nu numai că este redus, dar structura sistemului este fundamental simplificată. Acest lucru reduce complexitatea instalării și punctele potențiale de defecțiune, reflectând tendința tehnologică de a evolua de la componente discrete la sisteme integrate.

Cerințe de adaptabilitate la mediu
Izolatoarele post-izolatoare trebuie să îndeplinească cerințele de funcționare stabilă pe termen lung în medii dure, în special în condiții severe, cu niveluri de poluare de până la Clasa V, unde performanța lor anti-poluare devine un indicator critic. Prin optimizarea designului halei, utilizarea materialelor hidrofobe și controlul strict al distanței de scurgere, se asigură performanța de izolație fiabilă în medii speciale, cum ar fi zonele de coastă și zonele cu poluare industrială.

Analiza comparativă a instalării și întreținerii
În comparație cu procedurile complexe necesare pentru instalarea izolatoarelor tradiționale, cum ar fi construcția fundației, alinierea de nivelare și fixarea în mai multe puncte, sistemele de bare tubulare integrate adoptă metode standardizate de instalare a consolelor, scurtând semnificativ perioadele de construcție. În ceea ce privește întreținerea, izolatoarele tradiționale necesită curățare regulată a contaminării, detectarea fisurilor și testare electrică, în timp ce designul complet închis al barelor tubulare reduce substanțial frecvența și costurile de întreținere.

Caracteristici tehnice ale materialelor și procesului
Izolatoarele moderne sunt fabricate în principal folosind porțelan electric de înaltă rezistență, sticlă călită sau materiale compozite. Printre acestea, izolatoarele compozite oferă avantaje precum hidrofobicitate excelentă, rezistență ridicată la spargere și greutate redusă.
