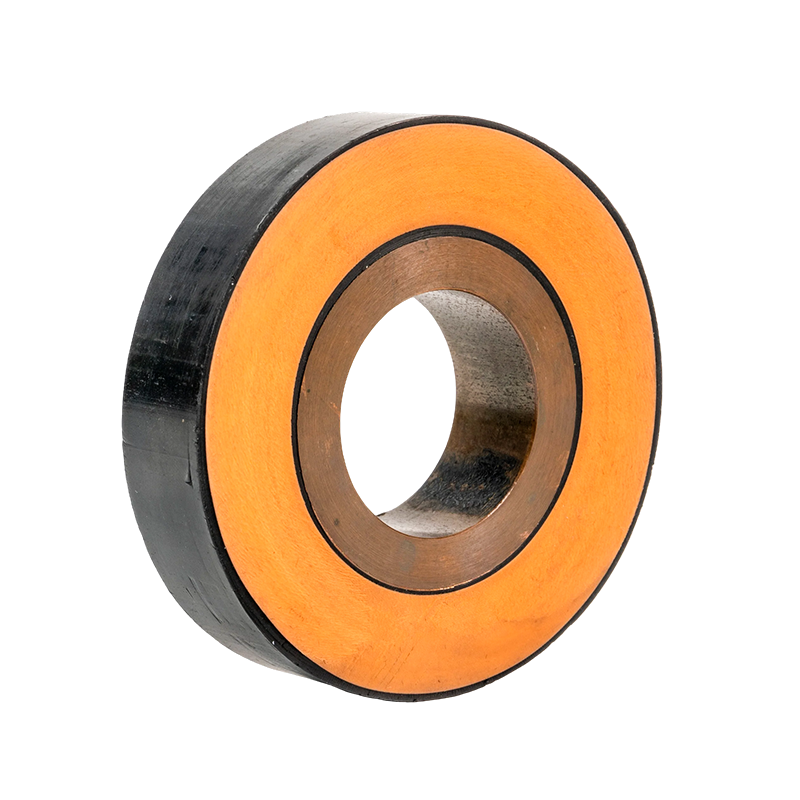

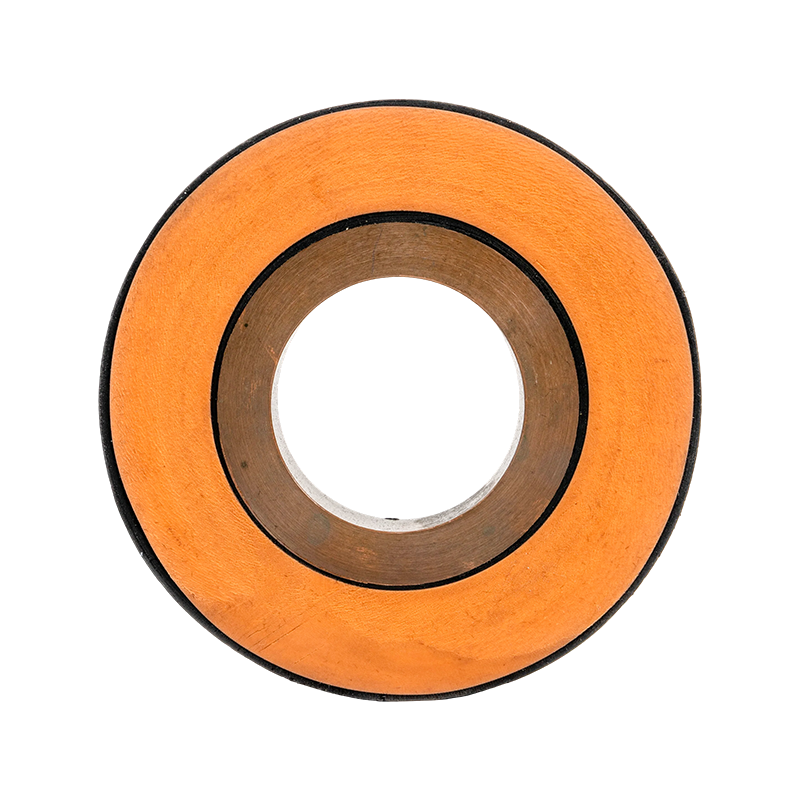

Bară tubulară din cauciuc siliconic EPDM

Bara tubulară din cauciuc siliconic EPDM adoptă un design structural de izolație ecranat compozit. Prin tehnologia de extrudare a polimerului, conductorul tubular de cupru sau aluminiu, ecranarea conductorului, stratul de izolație și ecranarea izolației sunt coextrudate într-un singur proces, realizând atât funcții conductoare de curent, cât și funcții de izolație ecranată pentru fir. Bara tubulară din cauciuc siliconic EPDM este produsă folosind tehnologia de coextruziune cu trei straturi, asigurând interfețe strânse și fără întreruperi între straturile de ecranare interioare și exterioare și stratul de izolație. Materialul izolator primar este cauciucul etilen propilen dien monomer (EPDM), conductorul este un tub solid de cupru, stratul de ecranare metalic este realizat din folie de cupru, mantaua exterioară este compusă din izolație din polimer poliolefin, iar îmbinările au un design ecranat pentru a obține o izolație completă de-a lungul întregii linii..

Contactați-ne +
ANTERIOR：Bara tubulara de turnare in rasina epoxidica URMĂTOR：Niciun produs următor
  • Detalii produs
  • Caracteristici
  • Contactați-ne

Avantaje tehnice

Tehnologie de coextruziune cu trei straturi: Ecranarea conductorului, stratul de izolație și ecranarea izolației sunt extrudate și formate simultan, asigurând interfețe strânse și fără întreruperi între straturi, îmbunătățind semnificativ performanța globală a produsului.


Design optimizat al câmpului electric: terminalele utilizează o structură prefabricată de contracție la rece, care redistribuie câmpul electric la punctele de concentrare a tensiunii prin conuri de tensiune, reduce intensitatea câmpului electric și minimizează descărcarea și deteriorarea izolației.


Conexiune fiabilă și capacitate de purtare a curentului: adaptoarele terminale permit o tranziție lină de la conductorul tubului circular de cupru la îmbinările de dilatare flexibile, reducând creșterea temperaturii la capete și asigurând capacitatea conductorului de purtare a curentului. Îmbinările intermediare folosesc conexiuni interioare de manșon din oțel inoxidabil pentru conductori, fixate la exterior cu două bare de legătură semicirculare și strânse și sudate cu patru scule specializate cu clemă C din oțel inoxidabil, asigurând capacitatea de purtare a curentului conductorului și împiedicând deformarea.


Structură compactă și impermeabilă: îmbinările sunt compacte și ușor de instalat. Îmbinările intermediare special impermeabilizate susțin operațiunea de scufundare pe termen scurt a barei.


Structura și cerințele produsului

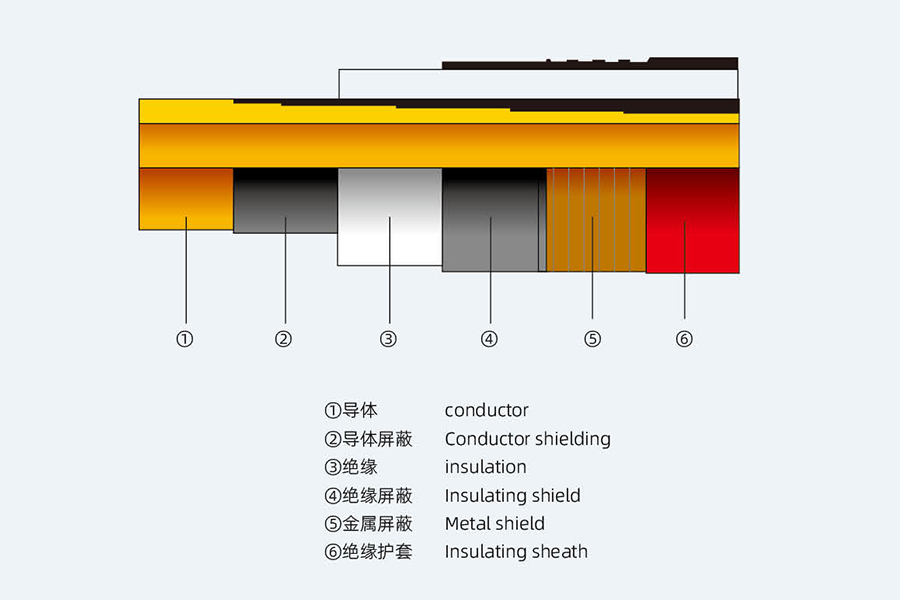

Bara tubulară izolată cu ecranare compozită este o combinație între un conductor de bară tubular (cupru sau aluminiu) și un scut de conductor, izolație, scut de izolație etc., extrudat cu polimer pentru a realiza curentul de conducție și izolația de ecranare a barei.

Selecția principală de materie primă: tub dur de cupru conductor (special personalizat), ecran interior, ecran exterior, un cauciuc EPDM, un strat de ecranare metalic, o folie de cupru, o manta exterioară și o izolație de polimer poliolefin.
Tehnologia de bază: tehnologie de co-extruziune cu trei straturi - asigurarea calității extrudarii, interfața dintre ecranarea și izolația internă și externă este strânsă, fără un spațiu, ceea ce îmbunătățește foarte mult performanța magistralei tubului izolat; Tehnologia de îmbinare a barelor colectoare cu tuburi izolate adoptă îmbinarea tubului ecranat pentru a face produsul complet.

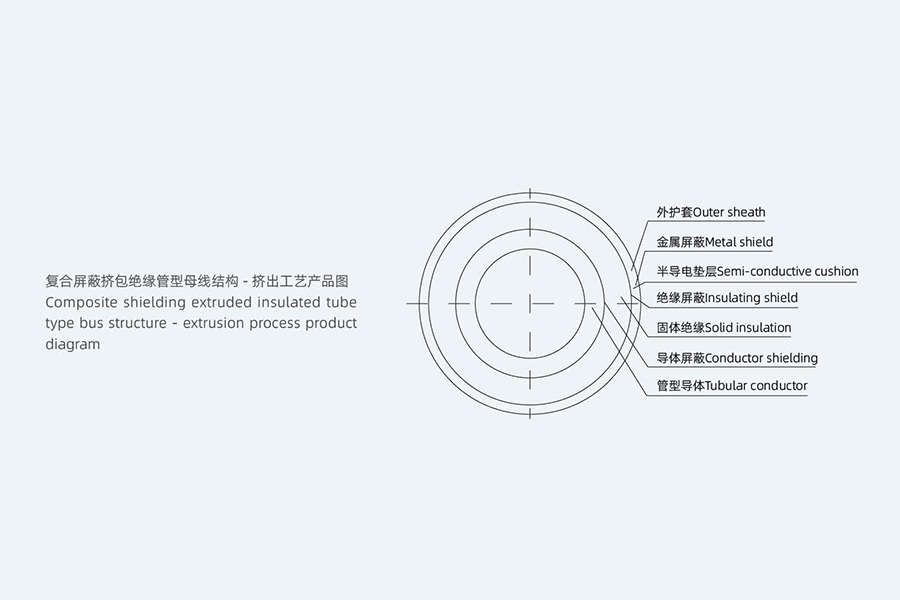

Desen structura produsului

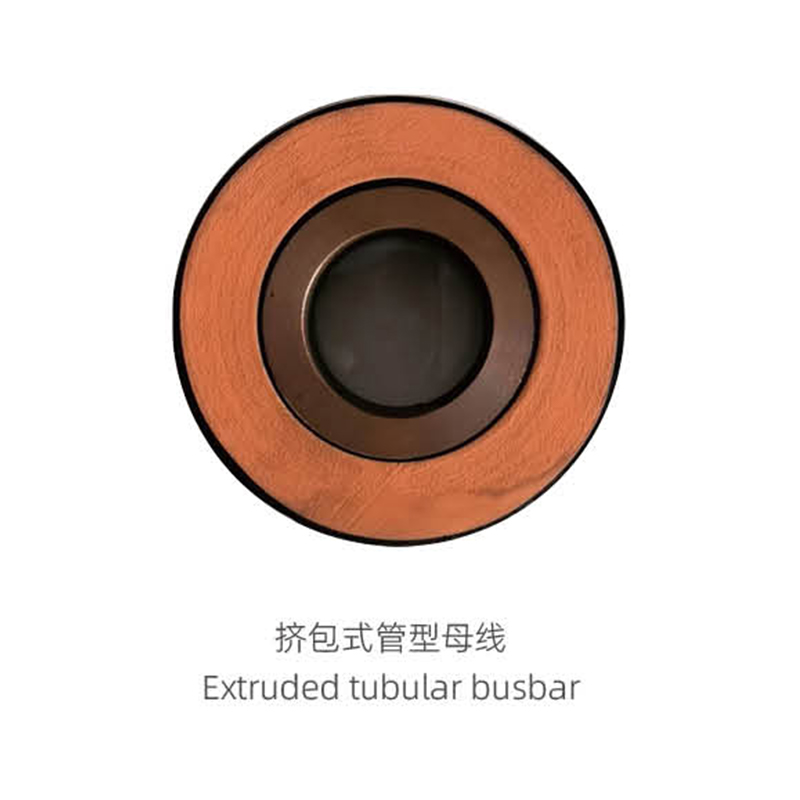

Avantajele barei colectoare tip tub izolat extrudat
Adaptorul terminal conectează conducta de cupru a conductorului rotund cu capătul de conectare a rostului de dilatare moale, realizând o tranziție lină de la rotund la pătrat, reducând creșterea temperaturii la capăt și asigurând capacitatea de transport a curentului conductorului. Conul de stres este utilizat pentru a modifica distribuția câmpului electric la concentrația de tensiune a terminalului prefabricat de contracție la rece, pentru a reduce intensitatea câmpului electric, pentru a reduce descărcarea produsului, pentru a reduce daunele izolației, pentru a îmbunătăți performanța magistralei tubulare, pentru a asigura durata de viață a magistralei tubulare și pentru a reduce rata accidentelor de defecțiune.

Tehnologia de producție a barelor colectoare de tip tub izolat
Avantajele îmbinării: structură mică, ușor de instalat, după un tratament special poate fi scufundată în apă pentru o perioadă scurtă de timp, prin schimbarea formei geometrice a concentrației tensiunii articulației tubului pentru a modifica distribuția câmpului electric, a reduce intensitatea câmpului electric, pentru a reduce posibilitatea de generare a coroanei, a reduce daunele izolației, a îmbunătăți performanța barei tubului, a asigura durata de funcționare a barei de tub, a reduce rata de accidentare.

Reguli generale
Această specificație tehnică este aplicabilă barei colectoare din cupru cu ecranare compozită complet izolată și prezintă cerințele tehnice în ceea ce privește funcționarea, structură, performanță, instalare și testare.
Această specificație tehnică reprezintă cerințele tehnice minime, nu specifică toate detaliile tehnice și nu citează în totalitate prevederile standardelor și specificațiilor relevante. Antreprenorul va furniza produse de înaltă calitate în conformitate cu această specificație tehnică și standardele naționale relevante.


Soluții tipice de aplicare pentru barele tubulare izolate
Metoda 1: Conectați transformatorul principal la camera de control
Acesta este cel mai comun mod de aplicare a barelor tubulare. Bara este conectată direct de la bornele de joasă tensiune ale transformatorului principal la
bornele dulapului de comutare din camera de control. Principalele avantaje: Potrivit pentru curenți mari. Cablajul este clar și frumos și poate fi complet izolat sau semi-izolat.

Metoda 2: Bara de distribuție este direcționată printr-un șanț de cablu sau mezanin de cablu
Figura de mai jos este un alt mod comun de aplicare a barelor tubulare. Barele colectoare pot fi conectate la dulapuri de comutație prin șanțuri subterane pentru cabluri
sau mezaninele de cablu și poate fi folosit și pentru conexiunile între dulapuri de distribuție. Această bară este complet izolată și este deosebit de potrivită pentru situații
unde cablarea este dificilă.

Metoda 3: Barele tubulare sunt direcționate prin șanțuri de cabluri sau mezaninuri pentru cabluri
Această metodă este metoda de conectare prin cablu de sus a dulapului de distribuție. Poate fi conectat și prin mezaninul de cablu și prin cablul de conectare de jos
metoda. Utilizatorii pot alege în funcție de situația actuală. Tipul de bare colectoare este complet izolat.

Metoda 4: Sistem de monitorizare CNC cu magistrală tubulară
Compania noastră îl dezvoltă singur și implementează monitorizarea inteligentă fără pilot a datelor tehnice multiple ale magistralei cu tuburi.

Bara tubulară izolată

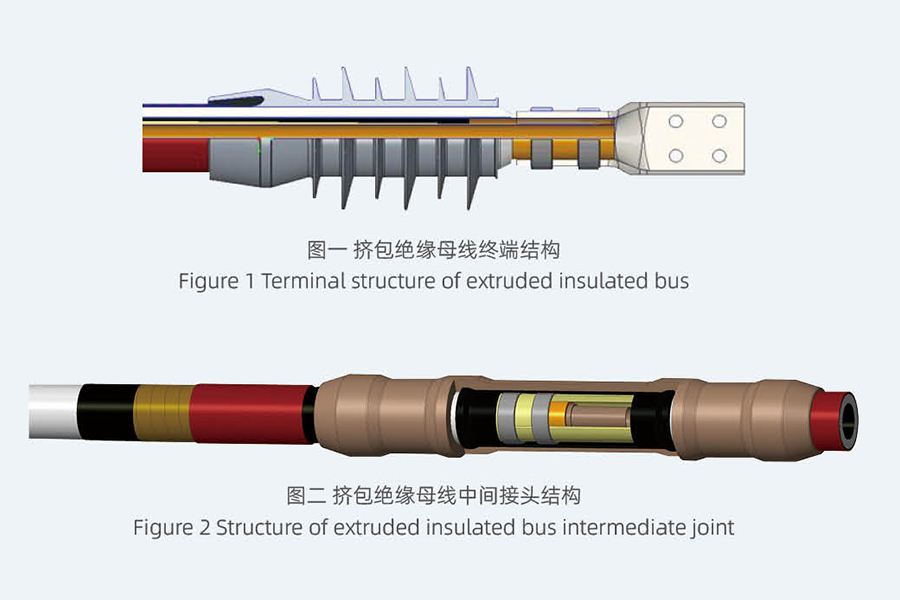

Avantajele îmbinărilor intermediare prefabricate cu contracție la rece

Structură compactă, ușor de instalat.


Modifică distribuția câmpului electric la punctele de concentrare a tensiunii ale îmbinării barei tubulare modificându-i forma geometrică, reducând astfel intensitatea câmpului electric.


Scopul este de a minimiza probabilitatea de descărcare corona, de a reduce deteriorarea izolației și de a îmbunătăți performanța barei tubulare.


Asigură durata de viață operațională a barei tubulare și reduce incidența accidentelor de defecțiune.


Contactul direct între conductori se realizează prin manșoane interioare din oțel inoxidabil, conectate la exterior cu două bare semicirculare. Patru cleme C din oțel inoxidabil sunt strânse și sudate folosind matrițe de scule specializate, asigurând capacitatea conductorului de purtare a curentului și prevenind deformarea.


După tratamentul impermeabil, îmbinările intermediare permit barei să funcționeze pentru scurt timp când este scufundată în apă.

Produse recomandate

Despre noi
Jiangsu Wopeng Power Technology Co., Ltd.
Jiangsu Wopeng Power Technology Co., Ltd.
Fondată în iunie 2018, Jiangsu Wopeng Power Technology Co., Ltd. este o Producător personalizat de bare tubulare din cauciuc siliconic EPDM și Fabrică OEM de bare tubulare din cauciuc siliconic EPDM de înaltă tensiune, a crescut rapid într-o întreprindere high-tech specializată în domeniul sistemelor de bare de joasă și înaltă tensiune.
Avem o echipă profesională de experți în industrie, personal tehnic și ingineri seniori, precum și muncitori de producție cu experiență care au activat în domeniul echipamentelor electrice de putere timp de mulți ani.
Produsele noastre principale includ bare tubulare din cupru și aluminiu, bare pentru turbine eoliene, bare de curent intens și sisteme de linii de contact alunecătoare. Ne concentrăm pe cercetare și dezvoltare și fabricarea de bare tubulare complet izolate de 0,4 kV-35 kV și sisteme de distribuție a energiei din rășină de joasă tensiune, oferind soluții sigure de transmitere a energiei pentru centrale electrice, substații, parcuri eoliene, căi ferate și instalații industriale.
Mărturii de onoare
  • Licență de afaceri
  • Certificat de brevet de model de utilitate
  • Certificat de brevet de model de utilitate
  • Certificat de brevet de model de utilitate
  • Certificat de brevet de model de utilitate
  • Certificat de brevet de model de utilitate
  • Certificat de brevet de model de utilitate
  • Certificat de brevet de model de utilitate
Știri
Bară tubulară complet izolată Cunoștințe din industrie

1. Ce este bara tubulară din cauciuc siliconic EPDM

The Bară tubulară din cauciuc siliconic EPDM este o componentă conductivă izolată specializată, care combină un miez conductor metalic cu un strat exterior de izolație din cauciuc siliconic EPDM. Este proiectat pentru sistemele de distribuție a energiei de înaltă tensiune, integrând izolație excelentă, rezistență la intemperii și durabilitate mecanică. Un profesionist Furnizor de bare tubulare din cauciuc siliconic EPDM produce produse care îndeplinesc standardele industriale, inclusiv Bară tubulară din cauciuc siliconic EPDM de înaltă tensiune pentru scenarii de medie și înaltă tensiune (10kV-35kV).

(1) Structura de bază și trăsăturile cheie

The Bară tubulară din cauciuc siliconic EPDM constă dintr-un miez conductor de cupru sau aluminiu (conductivitate ≥60% IACS) și un strat izolator de cauciuc siliconic EPDM de 3-8 mm grosime. Poate rezista la o tensiune de avarie de ≥25kV/mm , temperatura de lucru de la -40℃ la 120℃ și are o rezistență excelentă la ozon, radiații UV și coroziune chimică.

2. Principalele utilizări ale barei tubulare din cauciuc siliconic EPDM

Datorită izolației sale superioare și adaptării la mediu, Bară tubulară din cauciuc siliconic EPDM este utilizat pe scară largă în sistemele de alimentare și aplicații industriale, incluzând în principal:

  • Substații de medie și înaltă tensiune (10kV-35kV), utilizate pentru conexiunile de bare colectoare între aparate de comutare, transformatoare și întrerupătoare.
  • Sisteme de distribuție a energiei în aer liber, care se adaptează la vreme nefavorabilă, cum ar fi ploaia, zăpada și lumina puternică a soarelui.
  • Instalatii industriale (metalurgie, chimica, electronica), unde sunt necesare rezistenta la coroziune si stabilitatea izolatiei.
  • Statii de energie regenerabila (solara, eoliana), conectarea echipamentelor de generare a energiei la retelele de distributie.

Un de încredere Furnizor de bare tubulare din cauciuc siliconic EPDM oferă specificații personalizate pentru a se potrivi diferitelor spații de instalare și cerințe de tensiune, asigurând o transmisie sigură și stabilă a puterii.

3. Comparație de performanță cu barele tradiționale izolate

Comparație de performanță între barele tubulare tubulare din cauciuc siliconic EPDM și barele colectoare izolate tradiționale
Tip bară autobuz Tensiune de avarie Rezistență la intemperii Durata de viață
Bară tubulară din cauciuc siliconic EPDM ≥25kV/mm Excelent (rezistent la UV/ozon) 25-35 de ani
Bara de transport izolata cu PVC ≤15kV/mm Slab (supus UV la îmbătrânire) 10-15 ani
Bar de autobuz izolat ceramic ≥30kV/mm Bun (casabil) 20-25 ani

The Bară tubulară din cauciuc siliconic EPDM de înaltă tensiune se remarcă prin performanța sa echilibrată - rezistență la intemperii mai bună decât PVC-ul și flexibilitate mai mare decât ceramica, făcându-l ideal pentru aplicații de înaltă tensiune în exterior și industrial.

4. Întrebări frecvente

Î1: Pentru ce interval de tensiune este potrivită bara de bus tubulară din cauciuc siliconic EPDM?

R: Este folosit în principal pentru 10kV-35kV sisteme de alimentare cu tensiune medie și înaltă, cu opțiuni personalizate pentru niveluri mai mari de tensiune.

Î2: Cum să selectați un furnizor de încredere de bare tubulare din cauciuc siliconic EPDM?

R: Alegeți furnizori cu rapoarte de testare a performanței izolației, calitate stabilă a materialului EPDM și capabilități de producție personalizate.

Î3: Poate fi folosit în medii de coastă sau corozive?

R: Da, stratul său de cauciuc siliconic EPDM are o rezistență puternică la coroziune, potrivit pentru mediile industriale de coastă și chimice.

Î4: Care este capacitatea maximă de purtare a curentului a acestei bare?

R: Modelele standard pot transporta până la 3000A , cu opțiuni de capacitate mai mare disponibile de la furnizori profesioniști.
