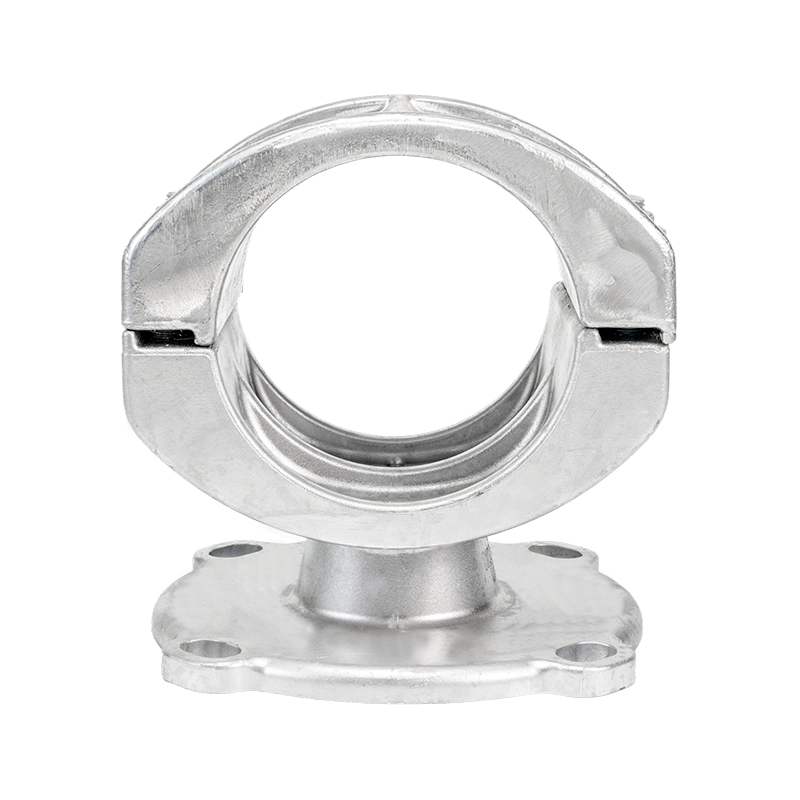

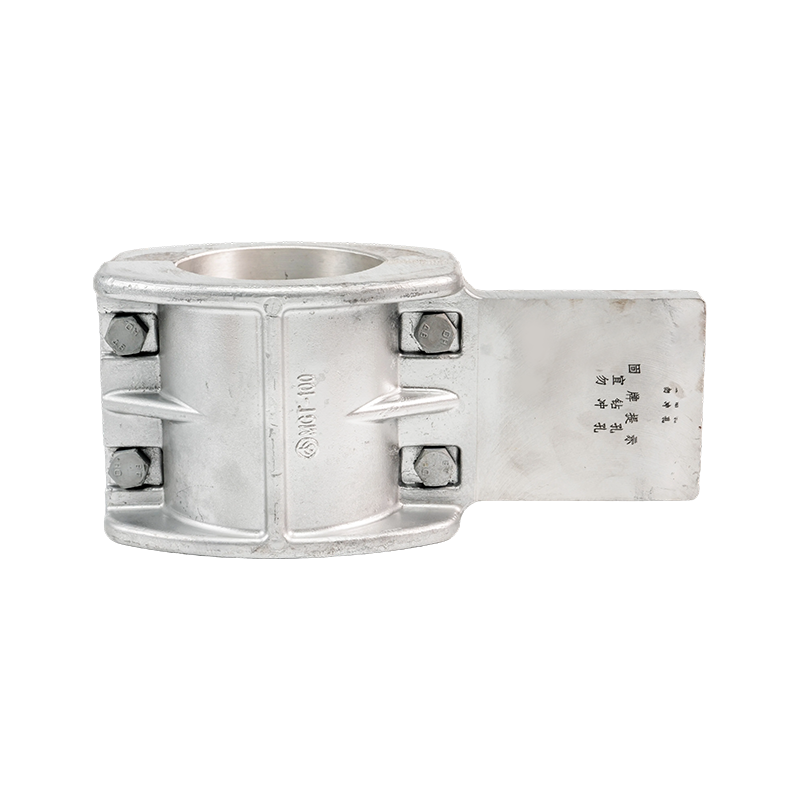

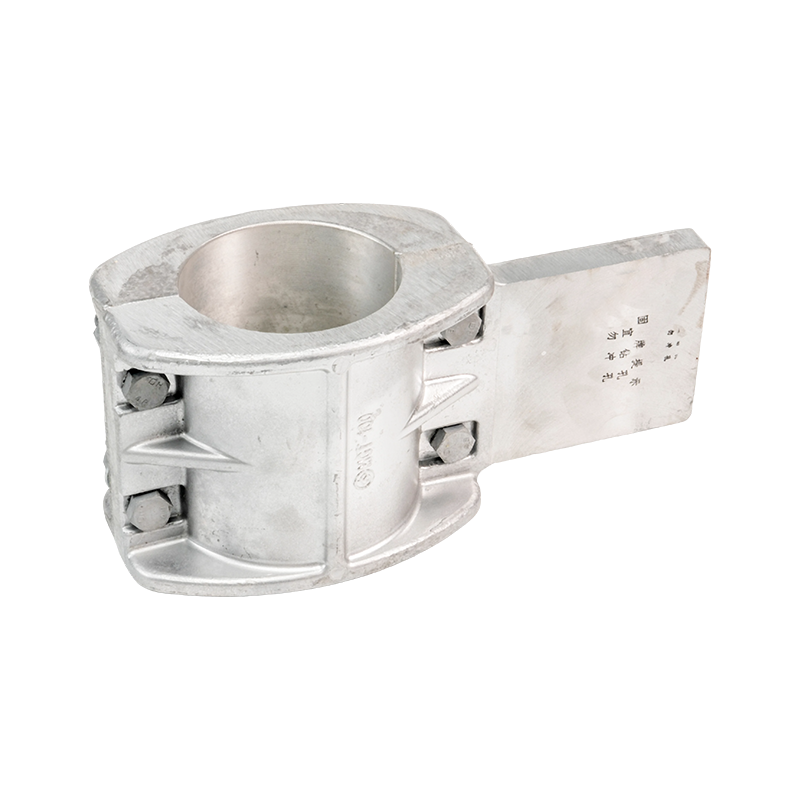

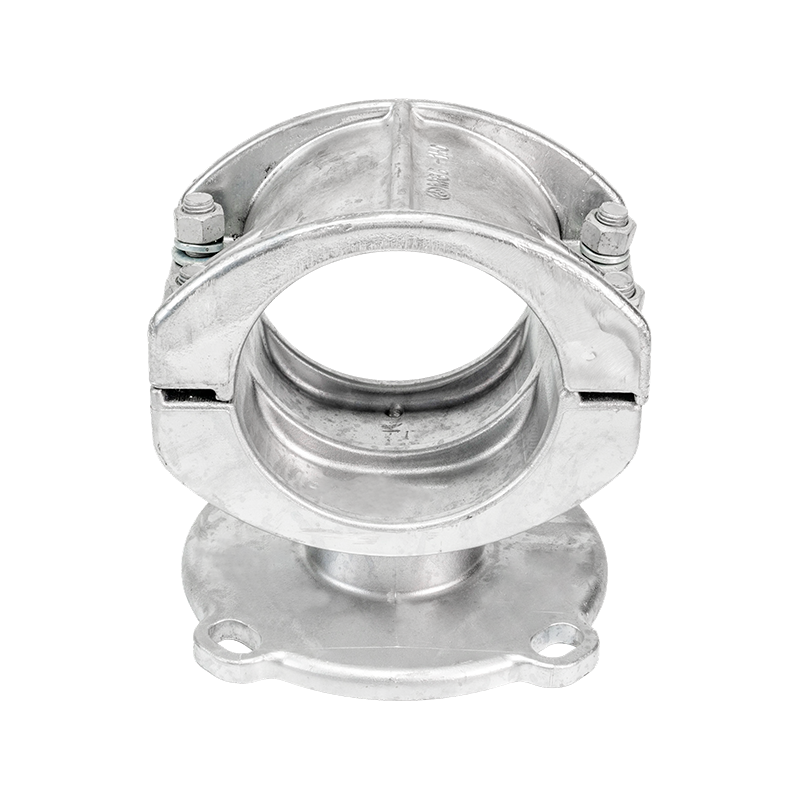

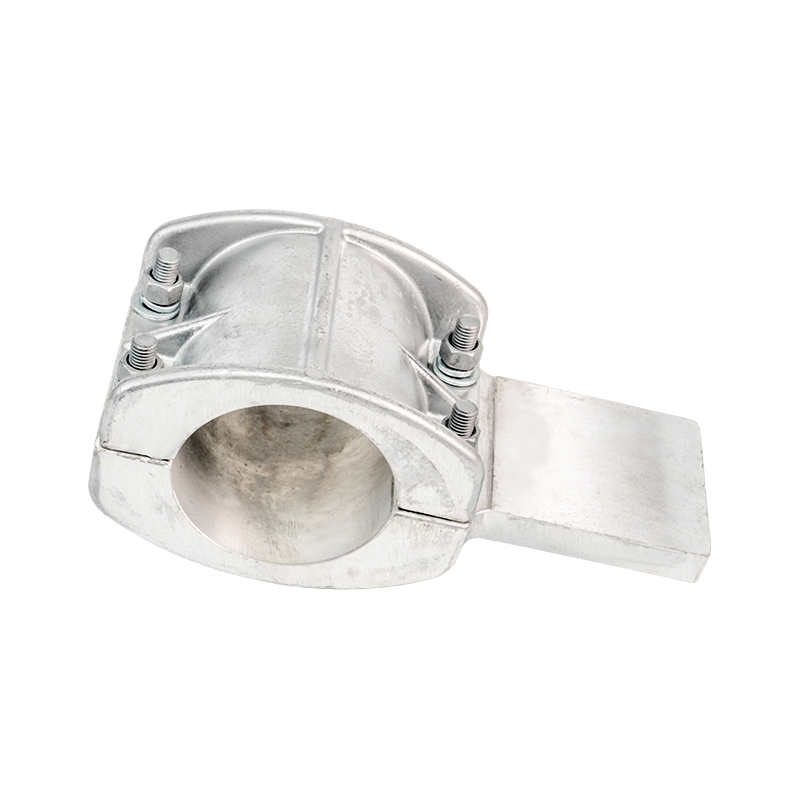

Suporturi pentru bare colectoare (tip de suport fix)

Avantaje tehnice

Hardware fix de tip MGG: Compatibil cu diametre exterioare de bare tubulare cuprinse între Φ50 mm și Φ180 mm.  Disponibil atât în ​​modelele standard cât și în cele armate. Construit din componente din oțel galvanizat la cald, cu parametri dimensionali și date de greutate clar definiți.

Capace de capăt tip MGF: Compatibil cu diametre interioare/exterioare de bare tubulare, variind de la Φ50/45 mm la Φ250/230 mm. Disponibil în tipuri standard, amortizoare și bile terminale. Tipul de amortizare echipat cu fire de amortizare LGJ-240 până la LGJ-630 pentru a spori rezistența seismică și la vibrații.

Cleme de tensionare pentru toroane de oțel: Include tipul integral forjat și tipul de design universal. Compatibil cu diametre de toroane de oțel de la Φ7,8 mm la Φ16,0 mm, cu rezistența de prindere variind de la 45 kN la 187 kN.  Fabricat din componente din oțel galvanizat la cald, având dimensiuni standardizate și parametri de rezistență de prindere.

Sprijinirea șuvițelor de aluminiu cu miez de oțel (ACSR): Structura respectă standardul GB1179-83. Secțiunile transversale nominale acoperă 10/2 mm² până la 240/30 mm². Furnizați parametri standardizați, cum ar fi secțiunea transversală calculată, diametrul exterior, rezistența DC, rezistența calculată la tracțiune și greutatea calculată.

Caracteristici

Material și proces: Feroneria este fabricată din oțel galvanizat la cald, grosimea acoperirii cu zinc respectând strict standardul de ≥85 μm. Prin procese de forjare și tratament termic, materialul atinge proprietăți mecanice excelente și menține o rezistență bună chiar și la temperaturi scăzute de -40℃. Tratamentele de sablare la suprafață și pasivare sporesc și mai mult rezistența la coroziune, îndeplinind cerințele de utilizare pe termen lung în medii corozive de nivel C4.

Performanță mecanică: Forța de prindere a hardware-ului variază de la 45 la 187 kN, proiectată cu un factor de siguranță de 2,5. Analiza cu elemente finite optimizează distribuția tensiunilor structurale, iar testarea la oboseală îndeplinește cerința de 10^7 cicluri de vibrații. Frecvențele de rezonanță sunt controlate în afara intervalului de funcționare al sistemului, asigurând rezerve de rezistență pentru a rezista la sarcinile de impact bruște.

Performanță electrică: Designul hardware ia în considerare pe deplin efectele de cuplare electrotermică, optimizând structura pentru a reduce pierderile de curenți turbionari. Calculele forței electromagnetice în condiții de scurtcircuit respectă cerințele de stabilitate a sistemului, cu valorile rezistenței de contact controlate sub 50 μΩ. Designul anti-corona asigură că nu apar fenomene de descărcare parțială în medii de înaltă tensiune.

Adaptabilitate la mediu: hardware-ul trece de 3.000 de ore de testare cu pulverizare de sare și 2.000 de ore de teste de îmbătrânire cu ultraviolete, menținând performanța stabilă în timpul ciclului de temperatură de la -40℃ la 60℃. În condiții umede și calde, rezistența de izolație rămâne peste 10^4 MΩ. Sunt disponibile soluții de acoperire anticorozive îmbunătățite pentru regiuni speciale.
