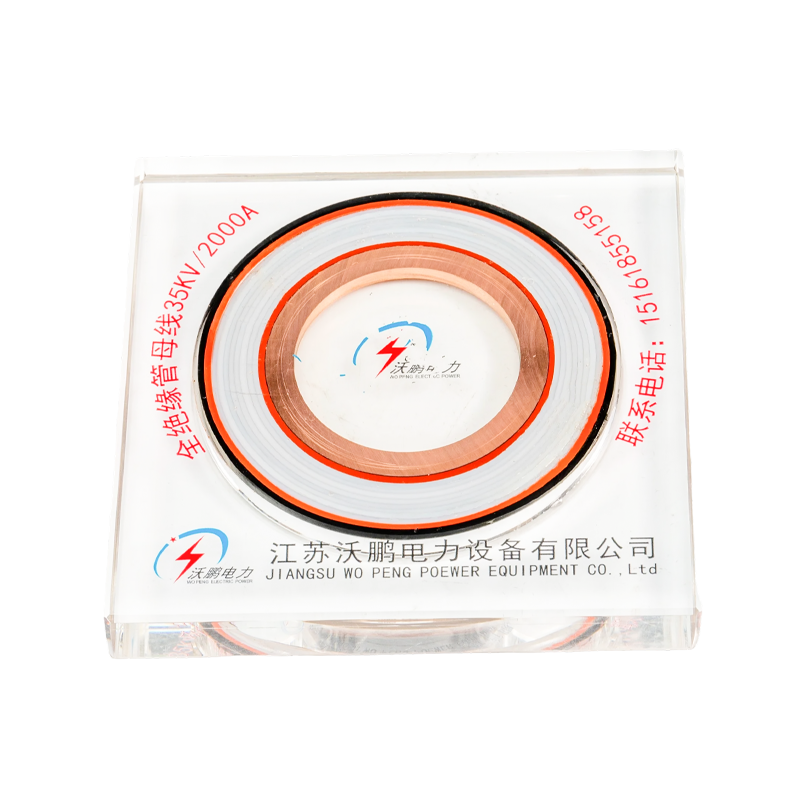

Bară tubulară PTFE

Bara tubulară WOPENG PTFE este proiectată special pentru medii extreme. Izolația sa principală folosește o înfășurare mecanică precisă din folie de politetrafluoretilenă (PTFE), cu ulei de silicon aplicat între straturi pentru a forma un izolator continuu dens, fără gaz. Produsul încorporează nu mai puțin de 5 ecrane capacitive (inclusiv ecranul zero, ecranul de gradare și ecranul de împământare) și este echipat cu dispozitive de extindere a fluxului de cauciuc siliconic pentru a obține o distribuție optimizată a câmpului electric și o performanță îmbunătățită de flux. Oferă o rezistență excelentă la coroziune și o toleranță superioară la temperatură înaltă/joasă, cu un interval de temperatură de funcționare de la -60°C până la 250°C și un grad de protecție care atinge IP68.

Contactați-ne +
ANTERIOR：Niciun produs anterior URMĂTOR：Bara tubulara de turnare in rasina epoxidica
  • Detalii produs
  • Caracteristici
  • Contactați-ne

Avantaje tehnice

Rezistență la temperatură: intervalul de temperatură de funcționare de la -60°C la 250°C.

Rezistență la coroziune: Rezistent la acizi, alcaline, spray de sare și solvenți organici.

Proprietăți de lubrifiere: Coeficient de frecare extrem de scăzut al barei tubulare din PTFE, reducând stresul mecanic.

Rezistență dielectrică ridicată: constantă dielectrică scăzută, pierderi dielectrice minime și performanță stabilă de izolație.

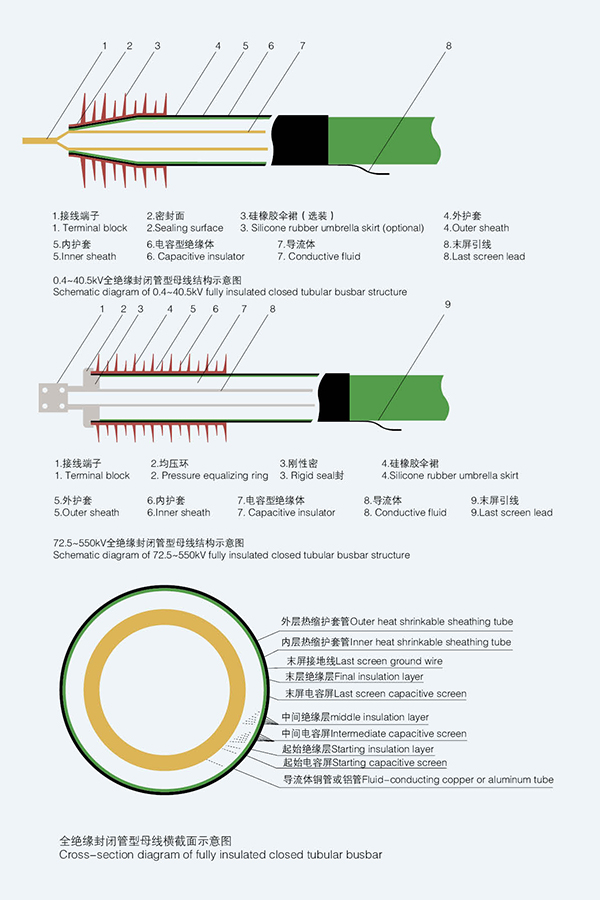

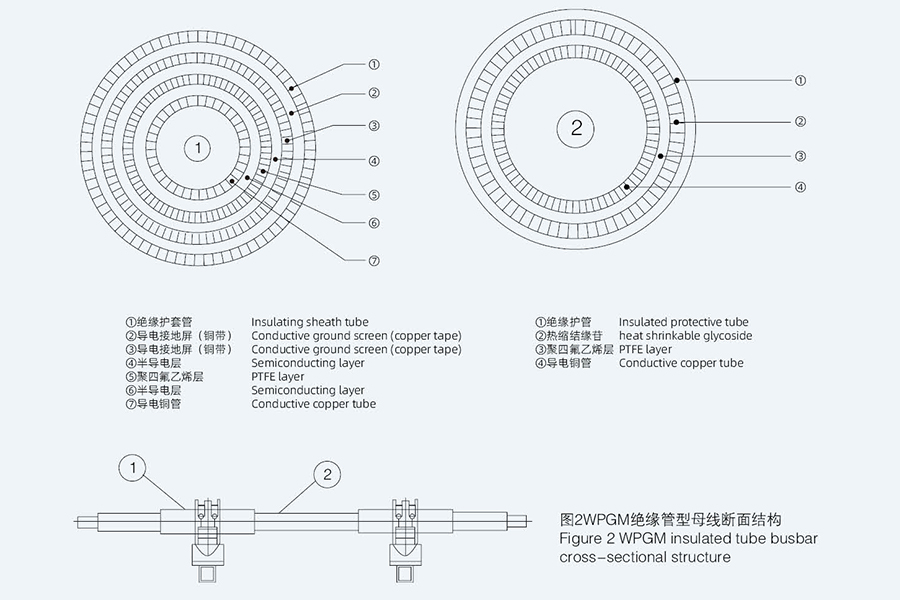

Diagrama structurii barelor colectoare tuburi izolate (procesul politetraoxietilen)

Structura în secțiune transversală a barei tubulare izolate cu GM este prezentată în Figura 2. Model: GMn/n

Soluții tipice de aplicare pentru barele tubulare izolate

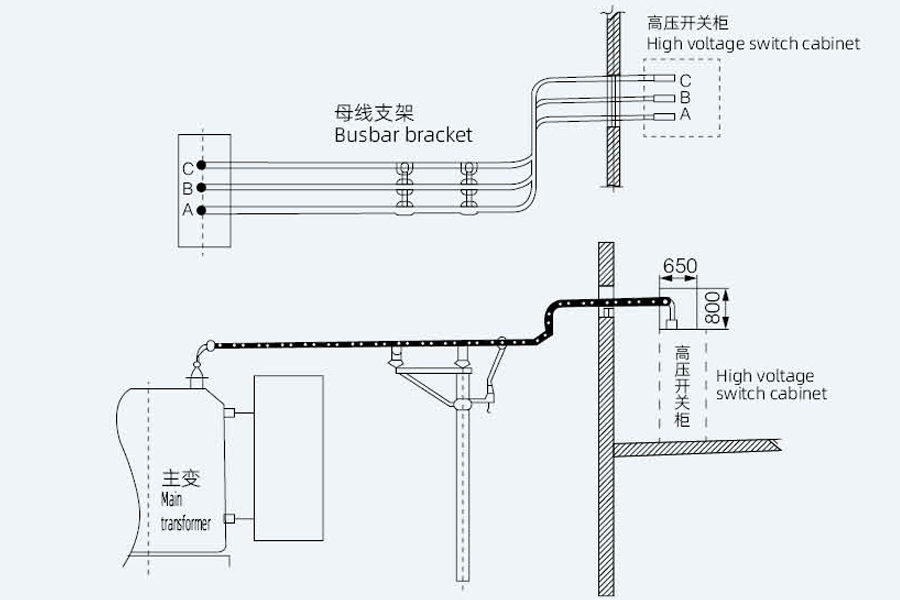

Metoda 1: Conectați transformatorul principal la camera de control
Acesta este cel mai comun mod de aplicare a barelor tubulare. Bara este conectată direct de la bornele de joasă tensiune ale transformatorului principal la
bornele dulapului de comutare din camera de control. Principalele avantaje: Potrivit pentru curenți mari. Cablajul este clar și frumos și poate fi complet izolat sau semi-izolat.

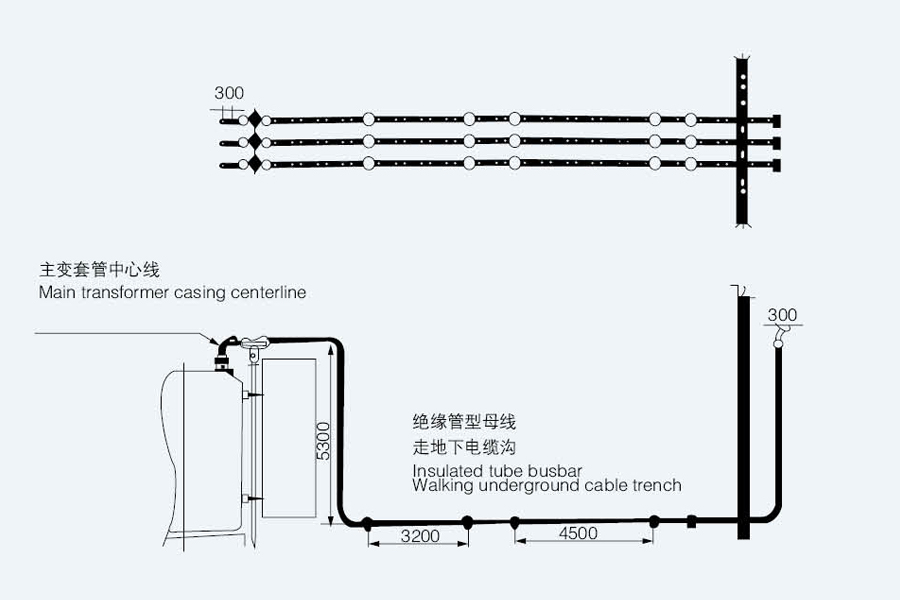

Metoda 2: Bara de distribuție este direcționată printr-un șanț de cablu sau mezanin de cablu
Figura de mai jos este un alt mod comun de aplicare a barelor tubulare. Barele colectoare pot fi conectate la dulapuri de comutație prin șanțuri subterane pentru cabluri
sau mezaninele de cablu și poate fi folosit și pentru conexiunile între dulapuri de distribuție. Această bară este complet izolată și este deosebit de potrivită pentru situații
unde cablarea este dificilă.

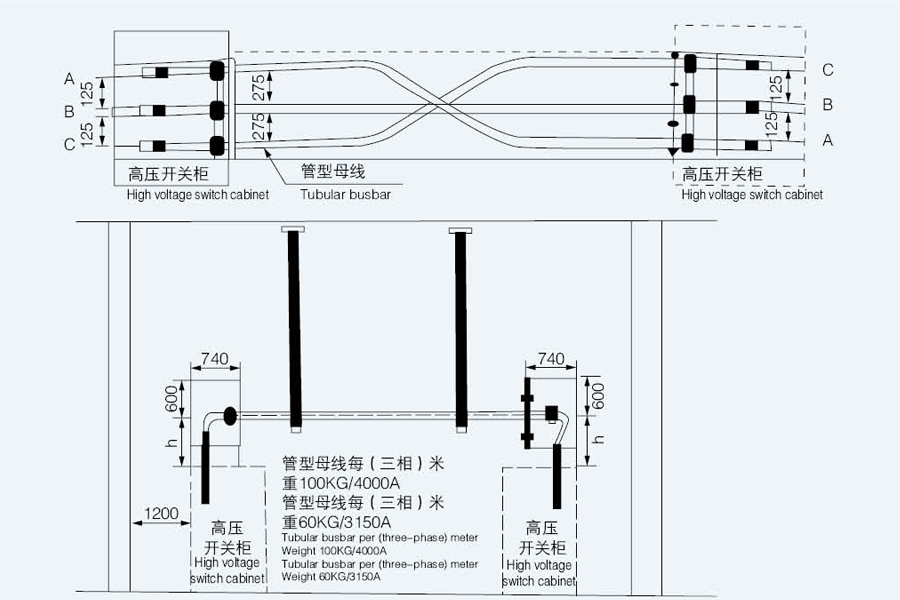

Metoda 3: Barele tubulare sunt direcționate prin șanțuri de cabluri sau mezaninuri pentru cabluri
Această metodă este metoda de conectare prin cablu de sus a dulapului de distribuție. Poate fi conectat și prin mezaninul de cablu și prin cablul de conectare de jos
metoda. Utilizatorii pot alege în funcție de situația actuală. Tipul de bare colectoare este complet izolat.

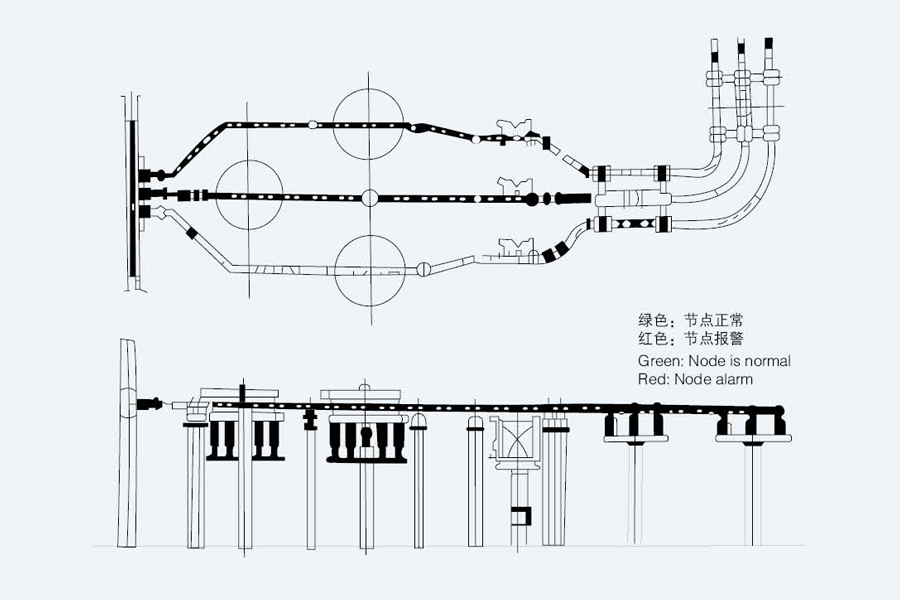

Metoda 4: Sistem de monitorizare CNC cu magistrală tubulară
Compania noastră îl dezvoltă singur și implementează monitorizarea inteligentă fără pilot a datelor tehnice multiple ale magistralei cu tuburi.

Bara tubulară izolată

Provocări tehnice

Controlul procesului de înfășurare: Cerința de uniformitate a tensiunii între straturi cu ±2%, cu asistență ultrasonică necesară pentru controlul bulelor.

Aderență între straturi: Energia de suprafață scăzută a barei tubulare din PTFE are ca rezultat o aderență slabă între straturi, necesitând agenți de tratament speciali.

Cost ridicat: materialul scump de bare tubulare din PTFE brut conduce la costuri semnificativ mai mari ale produsului în comparație cu alte tipuri.

Reciclare dificilă: materialul de bare tubulare din PTFE este greu de degradat, ceea ce duce la costuri ridicate de procesare a mediului.

Produse recomandate

Despre noi
Jiangsu Wopeng Power Technology Co., Ltd.
Jiangsu Wopeng Power Technology Co., Ltd.
Fondată în iunie 2018, Jiangsu Wopeng Power Technology Co., Ltd. este o Producător personalizat de bare tubulare din PTFE și Fabrică OEM de bare tubulare izolate cu PTFE, a crescut rapid într-o întreprindere high-tech specializată în domeniul sistemelor de bare de joasă și înaltă tensiune.
Avem o echipă profesională de experți în industrie, personal tehnic și ingineri seniori, precum și muncitori de producție cu experiență care au activat în domeniul echipamentelor electrice de putere timp de mulți ani.
Produsele noastre principale includ bare tubulare din cupru și aluminiu, bare pentru turbine eoliene, bare de curent intens și sisteme de linii de contact alunecătoare. Ne concentrăm pe cercetare și dezvoltare și fabricarea de bare tubulare complet izolate de 0,4 kV-35 kV și sisteme de distribuție a energiei din rășină de joasă tensiune, oferind soluții sigure de transmitere a energiei pentru centrale electrice, substații, parcuri eoliene, căi ferate și instalații industriale.
Mărturii de onoare
  • Licență de afaceri
  • Certificat de brevet de model de utilitate
  • Certificat de brevet de model de utilitate
  • Certificat de brevet de model de utilitate
  • Certificat de brevet de model de utilitate
  • Certificat de brevet de model de utilitate
  • Certificat de brevet de model de utilitate
  • Certificat de brevet de model de utilitate
Știri
Bară tubulară complet izolată Cunoștințe din industrie

1. Ce este bara tubulară PTFE

The Bară tubulară PTFE este o componentă conductivă izolată de înaltă performanță, compusă dintr-un miez conductor metalic (cupru sau aluminiu) și un strat izolator de politetrafluoretilenă (PTFE). Este special conceput pentru sistemele de alimentare de înaltă tensiune, valorificând proprietățile unice ale PTFE pentru a asigura o transmisie sigură și eficientă a energiei. Un profesionist Producător de bare tubulare din PTFE şi Furnizor de bare tubulare PTFE produce produse care îndeplinesc standardele de înaltă tensiune, cu a Producător de bare tubulare PTFE personalizate oferind soluții personalizate pentru nevoile specifice ale proiectului.

(1) Structura de bază și trăsăturile cheie

The Bară tubulară PTFE prezintă un miez conductor (conductivitate ≥63% IACS) învelit într-un strat de izolație PTFE de 4-8 mm grosime. Se lauda cu o tensiune de avarie de ≥35kV/mm , interval de temperatură de lucru de la -60℃ până la 200℃ și rezistență de izolație peste 1,0×10¹⁴Ω. Proprietățile antiaderente ale PTFE, rezistente la coroziune și cu frecare scăzută fac bara ideală pentru mediile dure de înaltă tensiune.

2. De ce este folosită bara tubulară PTFE în sistemele de înaltă tensiune

Sistemele de înaltă tensiune (≥110kV) necesită izolație, stabilitate și durabilitate excepționale și Bară tubulară PTFE satisface aceste nevoi cu avantajele sale unice, inclusiv:

  • Performanță superioară de izolație: Rezistă la gradienți de tensiune înaltă (≥35kV/mm) pentru a preveni scurgerile și scurtcircuitele, critice pentru sistemele 110kV-500kV.
  • Adaptabilitate la temperaturi extreme: Funcționează stabil între -60℃ și 200℃, potrivit pentru substații de înaltă tensiune exterioare din regiunile reci sau calde.
  • Rezistență la coroziune și poluare: PTFE este inert la substanțe chimice, umiditate și praf, reducând frecvența de întreținere în mediile industriale sau de coastă de înaltă tensiune.
  • Pierdere dielectrică scăzută: factor de pierdere dielectric ≤0,0002 la 50 Hz, minimizând pierderea de putere în transmisia de înaltă tensiune pe distanțe lungi.

Un de încredere Furnizor de bare tubulare PTFE asigură că aceste avantaje sunt consistente, făcând bara de distribuție o alegere preferată pentru sistemele de alimentare de înaltă tensiune din întreaga lume.

3. Comparație de performanță cu alte bare izolate de înaltă tensiune

Comparație de performanță a barelor tubulare PTFE și a altor bare izolate de înaltă tensiune
Tip bară autobuz Tensiune de avarie Interval de temperatură Pierdere dielectrică
Bară tubulară PTFE ≥35kV/mm -60℃~200℃ ≤0,0002
Bara de distribuție pentru turnare rășină epoxidică ≥30kV/mm -30℃~130℃ ≤0,001
Bară de bus izolată din cauciuc siliconic ≥25kV/mm -40℃~120℃ ≤0,0005

A Producător de bare tubulare PTFE personalizate poate optimiza structura barei de distribuție pentru scenarii specifice de înaltă tensiune, în timp ce este un profesionist Producător de bare tubulare din PTFE asigură o calitate constantă pentru a îndeplini cerințele stricte ale sistemelor de alimentare de înaltă tensiune.

4. Întrebări frecvente

Î1: Pentru ce interval de tensiune este potrivită bara de bus PTFE?

R: Este folosit în principal pentru 110kV-500kV sisteme de alimentare de înaltă tensiune, cu opțiuni personalizate pentru niveluri mai mari de tensiune.

Î2: Cum să alegi un furnizor de încredere de bare tubulare PTFE?

R: Alegeți furnizori cu rapoarte de testare a performanței izolației PTFE, echipamente avansate de producție și experiență în proiecte de înaltă tensiune.

Î3: Se poate realiza bara de bus tubulară personalizată PTFE pentru dimensiuni speciale?

A: Da, a Producător de bare tubulare PTFE personalizate poate produce bare colectoare cu dimensiuni specifice ale conductorilor și grosimi de izolație.

Î4: Care este durata de viață a barei tubulare PTFE?

R: În condiții normale de lucru de înaltă tensiune, poate servi 35-45 de ani cu performanţă stabilă.
