Ce este o bară tubulară PTFE?

O bară tubulară din PTFE este un dispozitiv de transmisie a puterii de înaltă tensiune care folosește un tub metalic (de obicei de cupru sau aluminiu) ca conductor, film orientat pe PTFE ca mediu izolator primar și un proces de înfășurare mecanică de precizie pentru a construi o structură de ecranare cu mai multe straturi. Caracteristicile sale de bază includ: folii PTFE acoperite cu ulei de silicon între straturi pentru a forma un dielectric continu dens, fără goluri; o configuraţie de nu mai puţin de 5 straturi capacitive de ecranare (inclusiv straturi de ecranare cu potențial zero, gradate și împământate); și componente de extensie a fluxului din cauciuc siliconic pentru a obține o distribuție optimizată a câmpului electric și o performanță îmbunătățită a fluxului.

Acest tip de bară colectoare funcționează într-un interval de temperatură de -60℃ până la 250℃ , atinge un grad de protecție de IP68 și oferă rezistență excelentă la coroziune și toleranță la temperatură înaltă/joasă, făcându-l conceput special pentru medii de operare extreme.

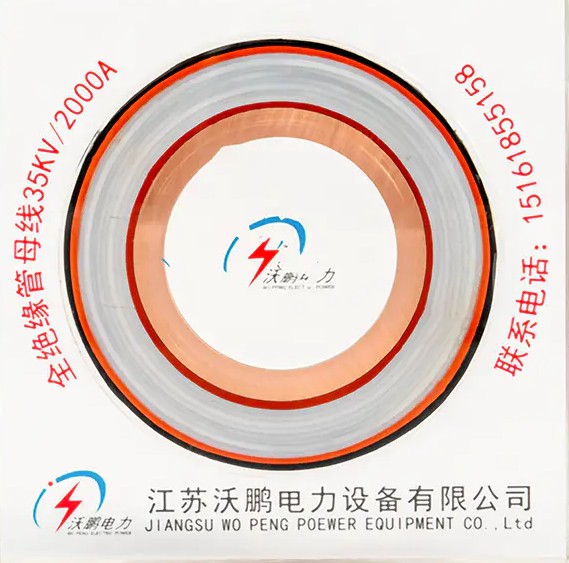

Analiza structurală: proiectarea de precizie a sistemului de protecție cu cinci straturi

Structura de izolație a barei tubulare din PTFE adoptă un concept de protecție stratificată din interior spre exterior, fiecare strat îndeplinind funcții electrice și mecanice specifice:

Stratul conductor și structura de disipare a căldurii

Conductorul utilizează de obicei tuburi de cupru de înaltă puritate T2Y cu un conținut de cupru de ≥99,90%. În comparație cu conductoarele dreptunghiulare de aceeași secțiune transversală, structura tubulară crește suprafața cu 40% și îmbunătățește uniformitatea distribuției densității de curent prin 60% . În testele de inginerie, o bară tubulară de cupru de Φ200×10mm care transporta 4000A a prezentat o creștere a temperaturii 15℃ mai jos decât cablurile convenționale. Structura goală menține coeficientul de efect al pielii Kf≤1, reducând rezistența AC cu 35% comparativ cu conductoarele dreptunghiulare; o specificație Φ300×15mm poate transporta în mod continuu 12000A .

Strat de izolație primară: Film orientat pe PTFE

Stratul de izolație primară folosește folie orientată pe PTFE impregnată cu ulei de silicon. Lanțul molecular PTFE adoptă un aranjament elicoidal cu o energie de legătură carbon-fluor de 485 kJ/mol, dând materialului o stabilitate chimică extrem de ridicată. Acest strat de izolație rămâne stabil într-un interval de temperatură de -250℃ până la 340℃ ; după 10 ani de funcționare în medii cu o variație zilnică de temperatură de 80℃, pierderea dielectrică crește doar cu 0,003% .

Sistem de ecranare capacitivă cu mai multe straturi

Structura stratului de ecranare include de obicei:

• Strat de ecranare cu potențial zero : Aderă strâns la suprafața conductorului pentru a egaliza câmpul electric de la suprafața conductorului
• Strat de ecranare gradat : O centură de plasă de cupru împletită de 0,2 mm formează un efect de cușcă Faraday, reducând intensitatea câmpului electric al suprafeței barei de la 2,3 kV/mm la 0,7 kV/mm și eliminând complet riscurile de descărcare corona
• Strat de protecție împământat : Oferă protecție finală de siguranță la împământare

Configurația componentelor de extensie a fluxului de cauciuc siliconic optimizează și mai mult distribuția finală a câmpului electric, prevenind descărcarea de suprafață.

Strat exterior protector

Stratul exterior folosește teci de polimer poliolefin sau materiale din cauciuc siliconic cu un IP68 gradul de protecție, prevenind complet pătrunderea prafului și permițând funcționarea în scufundare pe termen lung. În testele cu pulverizare cu sare, rata de coroziune pe 10 ani este ≤ 0,01 mm/an .

Proprietăți material: Adaptabilitate PTFE la medii extreme

Ca material de izolație principal pentru barele colectoare, avantajele de performanță ale PTFE provin din structura sa moleculară unică:

Rețineți că PTFE începe o descompunere termică semnificativă la 380℃, astfel încât aplicațiile de inginerie ar trebui să mențină o marjă de siguranță de temperatură de 10-15%, menținând temperaturile de funcționare sub 240℃. O cantitate de 0,1% impuritate poate reduce temperatura de distorsiune a căldurii cu 12 ℃, ceea ce face ca controlul purității materialului să fie critic.

Avantaje de performanță: de ce să alegeți o structură tubulară

Îmbunătățirea revoluționară a capacității de transport de curent

Structura tubulară goală modifică fundamental modelele de distribuție curentă. Datele de testare a proiectului State Grid UHV arată că soluțiile de bare tubulare îmbunătățesc capacitatea de transport de curent cu 200% comparativ cu barele colectoare dreptunghiulare tradiționale. Principiul constă în suprimarea eficientă a efectului de piele în conductorii tubulari, rezultând o distribuție mai uniformă a curentului și o rezistență AC redusă semnificativ.

Avantaje structurale în rezistența mecanică

Modulul de secțiune al secțiunii transversale tubulare atinge de 4 ori cea a barelor colectoare dreptunghiulare. În structurile de susținere cu o singură deschidere de 13 metri, poate rezista 50kA impactul curentului de scurtcircuit fără deformare, reducând utilizarea suportului cu 60% comparativ cu soluțiile tradiționale. Această caracteristică îi conferă avantaje de neînlocuit în fabrici cu deschidere mare, substații și proiecte de tuneluri utilitare.

Evoluția cuprinzătoare a adaptabilității mediului

Sistemul de protecție exterioară trece de certificare anti-coroziune de nivel C5. Tecile tricolore anti-UV prezintă modificări ale diferențelor de culoare ΔE≤3 (standard CIE Lab*) la lumina intensă a soarelui. Stratul exterior de protecție poate rezista la presiunea apei de 30 de metri adâncime și eroziunea apei de mare, cu o durată de viață proiectată care depășește 30 de ani .

Scenarii de aplicare: Acoperire de la uscat la mare adâncime

Generare de energie nouă

În aplicațiile parcurilor eoliene offshore, Bare tubulare din PTFE înlocuiți echipamentele GIS tradiționale, reducând amprenta substației cu 40% . Designul său anti-vibrații poate rezista taifunurilor de categoria 12 cu o toleranță la accelerarea vibrațiilor de 5g . În centralele fotovoltaice, straturile de izolație PTFE rezistă la variațiile zilnice de temperatură de 80℃, asigurând o transmisie de înaltă tensiune DC fiabilă.

Medii chimice și corozive

PTFE poate rezista practic tuturor acizilor, bazelor, solvenților organici și oxidanților cunoscuți. În mediile de producție chimică, suprafețele barelor nu acumulează ușor contaminanți, iar performanța izolației nu se degradează din cauza coroziunii chimice. Aplicarea materialelor PTFE umplute în echipamentele mecanice rezolvă, de asemenea, problema produselor contaminante cu ulei de lubrifiere.

Infrastructură Municipală și Proiecte Speciale

În tunelurile trans-marine, coridoarele de utilități integrate și alte medii umede sau scufundate, gradul de protecție IP68 asigură funcționarea fiabilă pe termen lung a barelor colectoare. Modelele de bare arcuite se pot conforma suprafețelor clădirii cu toleranțe de instalare controlate în interior ±1mm , îndeplinind cerințele duble ale esteticii și funcționalității arhitecturale moderne.

Medii cu temperaturi extreme

În regiunile extrem de reci, PTFE menține un anumit grad de flexibilitate la -260℃ temperaturi ultra-scăzute; în medii industriale cu temperatură înaltă, rezistența sa la tracțiune la 260℃ rămâne aproximativ 5MPa (aproximativ 1/5 din valoarea temperaturii camerei), cu o rezistență la încovoiere de 1,4 MPa , asigurând integritatea structurală în stările de urgență.

Evoluția tehnologiei și direcțiile viitoare

Integrarea monitorizării inteligente

Următoarea generație Bare tubulare din PTFE poate integra sisteme de monitorizare a temperaturii din fibră optică încorporate pentru monitorizarea în timp real a temperaturii conductorului. Practica ingineriei arată că această tehnologie poate oferi o avertizare timpurie a potențialelor puncte fierbinți 48 de ore în avans, reducând ratele de eșec de la 0,3/an la 0,02/an . Iterațiile viitoare vor integra module de comunicare 5G pentru a permite încărcarea în timp real a 128 de parametri de funcționare și întreținerea predictivă.

Upgrade material verde

Produsele de nouă generație care utilizează materiale de cupru reciclate (conținut de cupru ≥95% material reciclat) reduc amprenta de carbon prin 38% în comparație cu produsele tradiționale în scenarii sensibile la emisii de carbon, cum ar fi centrele de date, aliniindu-se cu tendința globală către echipamente cu energie cu emisii scăzute de carbon.

Explorarea tehnologiei supraconductoare

Barele tubulare din cupru supraconductoare de înaltă temperatură în stadiul de laborator au realizat deja 20000A capacitate de transport de curent la -196 ℃, cu aplicare comercială așteptată în jurul anului 2030, care va redefini limitele tehnice ale transmisiei de curent înalt.

Elemente esențiale de selecție și operare și întreținere

În aplicațiile practice de inginerie, următoarele puncte tehnice merită atenție:

1. Selectarea grosimii peretelui : Pentru aplicațiile de etanșare chimică a conductelor, se recomandă manșoane din PTFE neumplute cu grosimea peretelui ≥1mm; pentru aplicațiile de izolare electrică supuse șocului termic ciclic, se recomandă modelele armate cu fibră de carbon, cu durata de viață la oboseală termică atingând de 3 ori cel al modelelor standard
2. Marja de temperatură : Toate aplicațiile la temperatură înaltă trebuie să mențină o marjă de siguranță de temperatură de 10-15%.
3. Controlul descărcării parțiale : Produsele de calitate ar trebui să controleze descărcarea parțială mai jos 5pC (la tensiune de testare 1,5Ur), superioară limitei standard IEC de 10pC
4. Integritatea stratului de protecție : Continuitatea straturilor de ecranare gradate afectează direct distribuția câmpului electric; instalarea trebuie să evite ruperea sau încrețirea curelelor din plasă de cupru
