Ce face ca barele tubulare din aliaj de magneziu-aluminiu să fie esențiale pentru sistemele de transmisie a puterii de ultraînaltă tensiune?

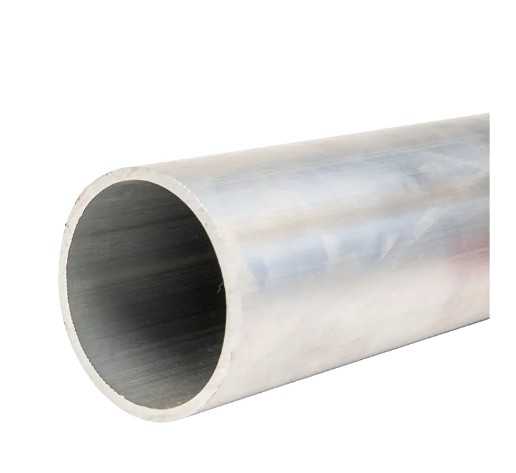

Bare tubulare din aliaj de magneziu-aluminiu de ultra-înaltă tensiune (UHV). servesc ca componente conductoare de bază pentru 500 kV și peste sisteme de transmisie și transformare a puterii de foarte înaltă tensiune și ultraînaltă tensiune . Fabricate folosind sisteme de materiale din aliaj de magneziu-aluminiu prin procese de formare prin extrudare de precizie, aceste produse combină construcție ușoară, conductivitate electrică ridicată și rezistență mecanică excelentă . Seria de produse cuprinde mai multe specificații ale materialelor, inclusiv aliajul aluminiu-magneziu 6063G, aliajul aluminiu-mangan LF21Y, aliajul de aluminiu cu pământuri rare 6R05 și aliajul de aluminiu rezistent la căldură 2A14, acoperind cuprinzător scenarii de aplicare UHV de la 220 kV, ± 700 kV, ± 700 kV, ± 700 kV. 1000kV. În condiții nominale de funcționare, conductivitatea electrică atinge ≥60% IACS , cu capacitate de curent nominală de până la 12.000A , rezistența la tracțiune menținută în 180-250MPa domeniul, acoperirea temperaturii de operare de la -40℃ până la 150℃ , și o durată de viață proiectată de 30-40 de ani .

Sistemul de materiale și proiectarea compoziției aliajului

Clasele și caracteristicile aliajelor primare

Selecția materialului pentru Bare tubulare din aliaj de magneziu-aluminiu UHV determină direct performanța lor electrică și fiabilitatea mecanică. Aplicațiile actuale de inginerie utilizează în principal următoarele patru categorii de aliaje:

• Aliaj 6063G Aluminiu-Magneziu : Aparține sistemului de aliaje de întărire tratabile termic Al-Mg-Si, cu performanțe excelente de procesare a extrudarii și rezistență la coroziune. Conductivitatea electrică este de aproximativ 53-55% IACS, cu rezistență la tracțiune de 120-150MPa, potrivită pentru sistemele convenționale de bare UHV substații.
• LF21Y Aliaj aluminiu-mangan : Un aliaj de aluminiu anti-rugină din seria Al-Mn cu rezistență remarcabilă la coroziune atmosferică și sudabilitate bună, cu rezistență moderată. Este utilizat în principal în stațiile de exterior în medii de coastă și cu umiditate ridicată.
• 6R05 Aliaj de aluminiu din pământuri rare : Încorporează elemente din pământuri rare (cum ar fi Ce, La etc.) în matricea de aluminiu, rafinând semnificativ structura granulelor, sporind rezistența la temperatură ridicată și rezistența la fluaj. Conductivitatea electrică atinge ≥60% IACS, cu rezistență la tracțiune de 180-220MPa, potrivită pentru stațiile hub UHV cu curent mare și sarcină mare.
• 2A14 Aliaj de aluminiu rezistent la căldură : Un aliaj rezistent la căldură din seria Al-Cu-Mg-Si, capabil să funcționeze pe termen lung peste 150℃, cu rezistență la tracțiune care depășește 250MPa. Este utilizat în principal pentru prize de generatoare, transformatoare electrice pentru cuptoare și alte aplicații cu curent ridicat și creșterea temperaturii ridicate.

Controlul Compoziției Chimice Critice

Controlul precis al compoziției aliajului este condiția prealabilă pentru asigurarea unei performanțe consecvente a barei. Luând ca exemplu aliajul 6063G, fracțiunile de masă ale elementelor sale primare trebuie controlate strict în următoarele intervale:

Magneziul (Mg), ca element de aliere primar, se combină cu siliciul (Si) pentru a forma faze de consolidare a Mg₂Si. Prin tratamentul termic T6 (tratament prin soluție de îmbătrânire artificială), rezistența materialului poate fi îmbunătățită semnificativ. Între timp, adăugarea de magneziu are un impact negativ relativ minor asupra conductivității electrice, permițând aliajului 6063G să atingă un echilibru excelent între rezistență și conductivitate.

Performanța electrică și capacitatea de purtare a curentului

Caracteristici de conductivitate și rezistență electrică

Indicatorii de bază de performanță electrică pentru barele tubulare UHV sunt conductivitatea electrică și rezistența DC. Conform datelor de măsurare inginerească, diferitele tipuri de aliaje prezintă proprietăți conductoare diferite:

• 6063G-T6 Stare : Conductivitate electrică ≥53% IACS, rezistivitate la 20℃ aproximativ 0,0325 Ω·mm²/m
• 6101-T7 Stare : Conductivitate electrică ≥56% IACS, rezistivitate la 20℃ aproximativ 0,0308 Ω·mm²/m
• 6R05 Aliaj din pământuri rare : Conductivitate electrică ≥60% IACS, rezistivitate la 20℃ aproximativ 0,0287 Ω·mm²/m
• 1060 aluminiu pur : Conductivitate electrică ≥61% IACS, dar cu rezistență mecanică mai mică, utilizată numai în aplicații în care cerințele de rezistență nu sunt critice

Luând ca exemplu o substație de 500 kV, când se utilizează bare tubulare 6063G cu un diametru exterior de 160 mm și grosimea peretelui de 8 mm , aria secțiunii transversale este de aproximativ 3.848 mm² . La temperatura mediului ambiant de 35℃ și la temperatura permisă a conductorului de 80℃, capacitatea de transport continuu a curentului atinge 4.500-5.000A . Dacă se utilizează aliaj 6R05 cu pământuri rare cu aceeași specificație, capacitatea de transport a curentului poate fi mărită la 4.800-5.300A , reprezentând o îmbunătățire de aproximativ 6-8%.

Referință de proiectare a capacității de transport curent

Proiectarea capacității de transport curent a barelor tubulare trebuie să ia în considerare în mod cuprinzător secțiunea transversală a conductorului, condițiile de disipare a căldurii, temperatura ambiantă și factorii de radiație solară. Următorul tabel oferă valori de referință pentru capacitatea de transport a curentului cu specificațiile tipice în condiții exterioare (temperatura ambiantă 35℃, temperatura conductorului 80℃, intensitatea radiației solare 1.000W/m²):

Este de remarcat faptul că atunci când se folosesc bare tubulare pentru conexiuni între GIS (Gas Insulated Switchgear) și transformatoare sau întrerupătoare , capacitatea reală de transport a curentului trebuie înmulțită cu un factor de corecție de 0,85-0,90 datorită spațiului compact și condițiilor limitate de disipare a căldurii.

Rezistență mecanică și proiectare structurală

Rezistenta la tractiune si la curgere

Bare tubulare UHV trebuie să reziste la sarcini mecanice multiple în timpul funcționării, inclusiv greutatea proprie, presiunea vântului, acumularea de gheață și forțele electrodinamice de scurtcircuit. Indicatorii lor de performanță mecanică trebuie să îndeplinească următoarele cerințe:

• Rezistența la tracțiune (Rm) : ≥180MPa (aliajul 6R05 poate atinge peste 220MPa)
• Limita de curgere (Rp0,2) : ≥120MPa (6063G în stare T6 aproximativ 150MPa)
• Alungire (A50) : ≥8% (asigurând nicio fractură fragilă în timpul îndoirii instalării)
• Modulul elastic : Aproximativ 70 GPa, echivalent cu aluminiu pur

Sub impactul curentului de scurtcircuit, barele colectoare trebuie să reziste la forțe electrodinamice enorme. Luând o 50kA/3s De exemplu, curentul de scurtcircuit, forța electrodinamică dintre conductoarele paralele adiacente poate atinge câteva mii de Newtoni pe metru, necesitând ca barele să posede nu numai o rezistență statică suficientă, ci și o rezistență bună la oboseală. Limita de oboseală a aliajelor de magneziu-aluminiu este de aproximativ 35-40% a rezistenței la tracțiune, oferind o bună durabilitate în medii de vibrații induse de vânt și de scurtcircuit.

Proiectarea spatei de deviere și suport

Spațiul de sprijin al barelor tubulare afectează în mod direct costul proiectului și siguranța operațională. Conform standardelor IEEE Std 605 și DL/T 5222, deformarea maximă a barelor tubulare de exterior este în general limitată la 1/200 până la 1/150 a spanului. Luând cele utilizate în mod obișnuit φ160×8mm bară tubulară, de exemplu, sub acțiunea combinată a greutății proprii și a presiunii de bază a vântului (0,5 kN/m²), distanța maximă de sprijin poate atinge 8-10 metri . Dacă se folosesc suporturi armate sau se reduce deschiderea la 6-7 metri, deformarea poate fi redusă semnificativ și rezistența la vibrații induse de vânt îmbunătățită.

Pentru aplicații cu deschidere mare în stațiile UHV (cum ar fi traversarea drumurilor sau zonele de echipamente), sârmă de amortizare a barei colectoare tubulare Structurile compozite sunt adesea folosite sau suporturile auxiliare sunt adăugate la mijlocul deschiderii pentru a suprima vibrațiile induse de briză și vibrațiile de scurtcircuit. Măsurătorile au arătat că, după instalarea liniilor de amortizare din sârmă de aluminiu în interiorul barelor tubulare, amplitudinea vibrațiilor induse de briză poate fi redusă prin peste 60% , prevenind eficient riscurile de fractură prin oboseală.

Rezistență la intemperii și protecție la coroziune

Comportamentul la coroziune atmosferică

Suprafața barelor tubulare din aliaj de magneziu-aluminiu formează în mod natural o densă Film de oxid de Al₂O₃ cu o grosime de aproximativ 2-10nm. Acest film de oxid prezintă o bună stabilitate în medii cu valori ale pH-ului între 4-9, prevenind eficient coroziunea ulterioară a substratului. Cu toate acestea, în atmosfere industriale (conțin SO₂), atmosfere marine (conțin Cl⁻) și medii cu ploaie acide, pelicula de oxid poate fi deteriorată, ceea ce duce la coroziune intergranulară sau sâmburi.

Datele testelor de coroziune accelerată indică faptul că rata anuală de coroziune a aliajului 6063G în mediile atmosferice industriale este de aproximativ 0,5-1,5μm , iar în mediile atmosferice marine aproximativ 1,0-3,0μm . Pe baza unei durate de viață de 30 de ani și a grosimii peretelui de 8 mm, chiar și fără protecție suplimentară, pierderea de coroziune este doar 1-2% a grosimii peretelui, având un impact limitat asupra rezistenței structurale. Cu toate acestea, în medii puternic corozive (cum ar fi zonele de coastă cu ceață ridicată de sare), se recomandă anodizarea suprafeței sau tratamentul cu acoperire anticorozivă.

Procese de protecție a suprafețelor

Pentru a prelungi durata de viață a barelor tubulare în medii dure, sunt utilizate în mod obișnuit următoarele măsuri de protecție:

1. Tratament de anodizare : Generarea unei pelicule de Al₂O₃ de 10-25μm grosime pe suprafață prin metode electrochimice, cu duritate ridicată și proprietăți bune de izolare, cu rezistență la coroziune îmbunătățită de 3-5 ori.
2. Acoperire cu fluorocarbon : Pulverizarea straturilor de fluorocarbon PVDF sau FEVE cu o grosime a filmului de 30-50μm, care prezintă o reținere excelentă a culorii și a luciului în medii ultraviolete și cu ceață sărată, cu o durată de protecție împotriva coroziunii care depășește 20 de ani.
3. Acoperire prin scufundare la cald : Aplicarea galvanizării la cald sau a placajului cu cositor pe feroneria de conectare și alte zone de contact metalice diferite pentru a preveni coroziunea galvanică.
4. Protecție conductivă împotriva grăsimilor : Aplicarea grăsimii conductoare cu conținut de zinc sau argint pe suprafețele de contact ale îmbinărilor atât pentru a reduce rezistența la contact, cât și pentru a izola aerul și umiditatea.

Tendințe de dezvoltare a tehnologiei

Materiale și procese noi

Pe măsură ce proiectele UHV avansează către grade de tensiune mai ridicate și o capacitate de transmisie mai mare, tehnologia barelor tubulare din aliaj de magneziu-aluminiu continuă să evolueze:

• Întărirea nano-compozite : Introducerea particulelor de TiB₂ sau Al₂O₃ la scară nanometrică în matricea de aluminiu poate crește rezistența la tracțiune la peste 300MPa fără a reduce semnificativ conductivitatea electrică, îmbunătățind în același timp rezistența la fluaj.
• Tehnologia de extrudare continuă : Utilizarea proceselor de extrudare continuă Conform permite producerea de bare tubulare de lungime nelimitată, eliminând punctele slabe ale interfeței de extrudare convențională și îmbunătățind semnificativ consistența produsului.
• stingere și îmbătrânire online : Integrarea proceselor de extrudare, călire și îmbătrânire într-o singură linie de producție scurtează ciclurile de producție, în timp ce controlul precis al temperaturii reduce variația de performanță în starea T6 la ±5%.

Tehnologie de monitorizare inteligentă

Stațiile UHV moderne introduc treptat internetul obiectelor și tehnologiile de inteligență artificială pentru monitorizarea în timp real a condițiilor de funcționare a barelor tubulare:

1. Măsurarea temperaturii prin fibră optică distribuită : Așezarea fibrelor optice pe suprafața barelor tubulare sau la îmbinări, utilizând principiile de împrăștiere Raman sau Brillouin pentru a obține măsurarea câmpului de temperatură distribuită cu o precizie de ±1℃ și o rezoluție spațială de 0,5 metri.
2. Monitorizare wireless a deformarii : Instalarea unor senzori de tensiune wireless miniaturali la punctele de sprijin și la mijlocul intervalului pentru a colecta frecvența și amplitudinea vibrațiilor în timp real, identificând vibrațiile induse de briză și riscurile de galop de gheață prin analiza spectrală.
3. Predicția erorilor AI : antrenarea modelelor de învățare automată bazate pe date operaționale istorice, efectuând analize de fuziune pe date multidimensionale, inclusiv temperatură, vibrații și condiții meteorologice, pentru a prezice potențiale defecțiuni 72 de ore în avans, cu o precizie de peste 90%.

Privind înainte, Bare tubulare din aliaj de magneziu-aluminiu UHV se va dezvolta spre rezistență mai mare, conductivitate electrică mai mare, durată de viață mai lungă și inteligență mai mare , oferind suport solid pentru echipamente pentru construirea unui nou sistem de alimentare cu energie regenerabilă ca bază.
