Ce este o bară tubulară din cauciuc siliconic EPDM și cum permite co-extrudarea izolației superioare?

The Bară tubulară din cauciuc siliconic EPDM adoptă un design structural de izolație ecranat compozit. Prin tehnologia de extrudare a polimerului, conductorul tubular de cupru sau aluminiu, stratul de ecranare al conductorului, stratul de izolație și stratul de ecranare de izolație sunt coextrudate într-un singur proces, realizând atât funcții conductoare de curent, cât și funcții de izolație ecranată. În comparație cu barele tradiționale cu izolație înfășurată, această structură elimină golurile și bulele de aer interstrat , reducând semnificativ riscurile de descărcare parțială. Rezistența de izolație atinge ≥10.000 MΩ (10 kV și mai sus), atinge tensiunea de rezistență la impulsul fulgerului 95 kV (clasa 10 kV) până la 200 kV (clasa 35 kV) , iar nivelul de protecție atinge IP55, făcându-l potrivit pentru medii exterioare și puternic poluate.

Principii de proiectare a structurii de izolație ecranată compozită

Avantajele structurale ale tehnologiei de coextruziune cu trei straturi

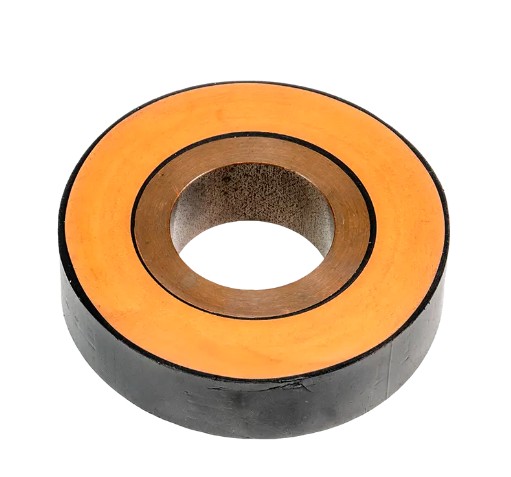

Bara tubulară din cauciuc siliconic EPDM folosește tehnologia de co-extrudare cu trei straturi, extrudând simultan stratul de ecranare al conductorului, stratul de izolație și stratul de ecranare de izolație pentru a asigura interfețe strânse, fără goluri între straturile de ecranare interioare și exterioare și stratul de izolație. Barele colectoare tradiționale cu izolație înfășurată folosesc un proces de înfășurare a benzii izolatoare, care are următoarele defecte inerente:

• Procesul de înfășurare tinde să producă goluri de aer reziduale, crescând riscurile de descărcare parțială
• Uniformitatea acoperirii cu lichid de izolare este dificil de controlat, iar bulele se formează cu ușurință după întărire
• Există goluri la interfețele interstraturilor, ceea ce poate duce la defectarea izolației în timpul funcționării pe termen lung

Tehnologia de coextruziune cu trei straturi rezolvă în mod fundamental problemele de mai sus. Prin turnarea într-o singură etapă, se realizează a interfață zero-gap , făcând distribuția câmpului electric mai uniformă și controlând descărcarea parțială la mai puțin de 10 pc .

Funcțiile și caracteristicile fiecărui strat

Analiza comparativă a performanței materialelor cheie

Performanța de izolare a cauciucului EPDM față de cauciucul siliconic

Cauciucul EPDM (etilen propilen dien monomer) și cauciucul siliconic sunt materialele de bază pentru straturile izolatoare tubulare de bare colectoare. Fiecare are avantaje în ceea ce privește performanța electrică și rezistența la mediu:

După cum arată datele, cauciucul siliconic are avantaje în ceea ce privește rezistența dielectrică și intervalul de temperatură , cu rigiditate dielectrică de până la 28 kV/mm și un interval de temperatură de funcționare de la -60°C la 200°C. Cauciucul EPDM excelează în rezistența la intemperii și performanța anti-vibrații și are un cost relativ mai mic. În practică, un singur material sau compozit poate fi selectat în funcție de condițiile de lucru specifice.

Selectarea materialului conductorului: tub de cupru vs. tub de aluminiu

Conductorul barei colectoare tubulară adoptă o structură de tub tubular de cupru sau de aluminiu, oferind următoarele avantaje față de barele colectoare dreptunghiulare tradiționale:

• Structura goală reduce eficient efectul pielii, îmbunătățind capacitatea de transport a curentului
• Forma circulară a tubului optimizează distribuția câmpului electric și reduce descărcarea corona
• Conductoarele de cupru au rezistivitate scăzută și capacitate mare de curent; conductoarele de aluminiu sunt ușoare și rentabile

Conductoarele de cupru folosesc de obicei cupru electrolitic de înaltă puritate C11000 sau C10100, în timp ce conductoarele de aluminiu folosesc aliaj de aluminiu 1350 sau 6101. Când îndoiți conductorul, raza de îndoire ar trebui să fie ≥2,5 ori diametrul tubului pentru a evita fisurarea stratului izolator.

Explicație detaliată a procesului de fabricație de coextruziune cu trei straturi

Fluxul procesului și controlul calității

Producția de bare tubulare din cauciuc siliconic EPDM utilizează procese de extrudare de precizie. Pașii principali includ:

1. Pregatirea materiei prime : Tuburile din cupru/aluminiu sunt desenate și tăiate conform specificațiilor standard; materialele de izolare necesită pretratare la uscare
2. Prelucrarea conductoarelor : Tăiere, indentare, perforare și placare cu cositor conform desenelor pentru a reduce rezistența la contact; Îndoirea țevilor CNC reglează unghiurile
3. Coextrudare cu trei straturi : Extruderul extrudează simultan stratul de ecranare al conductorului, stratul de izolație și stratul de protecție a izolației, asigurând o legătură strânsă între straturi
4. Extrudarea tecii exterioare : Învelișul exterior din polimer poliolefin oferă protecție mecanică și etanșare ecologică
5. Tratament de ecranare a articulațiilor : Designul ecranat realizează o izolație completă, cu descărcare parțială la îmbinări controlate sub 10 pC

Standarde cheie de testare

Produsele finite trebuie să treacă următoarele teste riguroase:

• Testarea tensiunii de rezistență la frecvența de alimentare: Verifică fiabilitatea stratului de izolație la tensiunea nominală
• Test de rezistență la impulsuri de trăsnet: clasa 10 kV trebuie să reziste la o tensiune de impuls de 95 kV; Clasa de 35 kV trebuie să reziste la 200 kV
• Detectarea descărcării parțiale: necesită descărcare parțială <10 pc
• Test de creștere a temperaturii și stabilitate dinamică: Simulează condițiile de sarcină completă și de scurtcircuit pentru a verifica disiparea căldurii și rezistența mecanică
• Inspecția calității sudării: sudare automată cu arc cu argon, rezistența îmbinărilor ≤1 μΩ

Scenarii tipice de aplicare și cazuri de inginerie

Generare de energie nouă

În centralele fotovoltaice și parcurile eoliene, Bară tubulară din cauciuc siliconic EPDMs sunt utilizate pe scară largă pentru transmisia de curent înalt pe partea de joasă tensiune a transformatoarelor. Tensiunea nominală acoperă 0,4 kV până la 35 kV (unele produse acceptă 110 kV), iar capacitatea de curent cu o singură bară ajunge la 12.000 A, satisfacând nevoile de colectare a energiei și de intensificare a unităților noi de energie de mare capacitate. Produsele de tip exterior au un nivel de protecție IP55, capabile să reziste nisipului, stropii de sare și eroziunii UV.

Sisteme industriale de distribuție a energiei

În sălile de distribuție și instalațiile de distribuție ale întreprinderilor industriale mari, barele tubulare înlocuiesc barele și cablurile tradiționale dreptunghiulare, rezolvând următoarele probleme:

• Disiparea căldurii: conductoarele goale combinate cu stratul de izolație conducătoare de căldură oferă un control mai bun al creșterii temperaturii decât canalele de autobuz izolate dens
• Rezistență mecanică: Structura tubulară are o rezistență mai bună la îndoire și vibrații decât barele colectoare dreptunghiulare
• Optimizarea spațiului: Designul compact reduce amprenta asupra aparatului de distribuție

Sursă de alimentare cu tracțiune pentru tranzit feroviar

În stațiile de tracțiune de 25 kV AC pentru căile ferate de mare viteză și tranzitul feroviar urban, echipamentele rezistă la vibrații și impact extreme. Structurile care utilizează izolatori compoziți polimerici armați cu fibră de sticlă cu manta exterioară din cauciuc siliconic asigură rezistență mecanică ridicată și rezistență la oboseală prin miezul din fibră de sticlă. The caracteristici hidrofobe de autocuratare a cauciucului siliconic exterior rezistă eficient prafului de frână conductiv și poluanților de mediu, asigurând fiabilitatea sursei de alimentare a tracțiunii.

Sisteme de înaltă tensiune pentru vehicule electrice

Odată cu proliferarea vehiculelor electrice (EV) și a vehiculelor electrice hibride (HEV), cererea pentru manșoane izolatoare pentru bare de înaltă tensiune a crescut. Manșoanele termocontractibile din cauciuc siliconic (cum ar fi tipul ST-OR) sunt proiectate special pentru acoperirea izolației barelor colectoare, cu rezistență dielectrică de până la 28 kV/mm și un interval de temperatură de funcționare de la -40°C până la 200°C. După instalarea termocontractabilă, acestea mențin flexibilitatea cauciucului siliconic, servind ca alternativă la cablurile de înaltă tensiune pentru a îmbunătăți fiabilitatea sistemului de distribuție și a simplifica procesele de producție.

Puncte tehnice de selecție și specificații de instalare

Clasa de tensiune și potrivirea grosimii izolației

Selectați grosimea izolației corespunzătoare și structura de ecranare în funcție de clasa de tensiune a sistemului:

Selecția adaptabilității mediului

Mediile de aplicare diferite impun cerințe diferențiate asupra materialelor de izolație a barelor colectoare:

• Medii de mare altitudine (>1.000 m): densitatea redusă a aerului duce la scăderea rigidității dielectrice, necesitând un spațiu liber de izolație crescut și o distanță de fuga, cu corecție de altitudine conform standardelor IEC 62271-1
• Zonele de coastă și puternic poluate : Învelișurile exterioare din cauciuc siliconic sunt selectate, utilizând caracteristicile lor hidrofobe pentru a preveni formarea continuă a peliculei de apă, combinate cu structuri de acoperire cu nervuri adânci pentru a extinde traseele de scurgere.
• Zone cu vibrații ridicate (cai ferate, nave): Evitati materialele casante; selectați materiale flexibile precum EPDM sau cauciucul siliconic pentru a asigura rezistența la oboseală
• Medii cu temperaturi extreme : Coeficienții de dilatare termică a materialului trebuie să se potrivească cu conductorii metalici pentru a preveni fisurarea stratului de izolație din cauza ciclului de temperatură

Precauții de instalare

Următoarele aspecte necesită atenție în timpul instalării:

• Controlul razei de îndoire: raza de îndoire minimă ≥2,5 ori diametrul exterior al tubului pentru a preveni întinderea excesivă a stratului de izolație
• Tratamentul îmbinărilor: Designul îmbinării ecranate asigură continuitatea izolației pe întreaga linie
• Distanța de fixare: setați în mod rezonabil distanța dintre punctele de susținere în conformitate cu specificațiile și intervalul barei colectoare pentru a evita concentrarea tensiunilor mecanice
• Cerințe de împământare: Straturile de ecranare de izolație trebuie să fie împământate în mod fiabil pentru a asigura siguranța personalului și a echipamentului

Tendințe de dezvoltare a tehnologiei

Materiale noi și fabricație inteligentă

Tehnologia barelor tubulare din cauciuc siliconic EPDM evoluează în următoarele direcții:

• Coextrudarea funcțională : Dezvoltarea proceselor de co-extrudare pentru cauciuc siliconic cu TPU și alte materiale pentru a echilibra flexibilitatea și rezistența la uzură sau construirea de structuri sandwich cu mai multe straturi pentru integrare funcțională
• Extrudare cauciuc siliconic lichid (LSR). : Folosit pentru micro-componente cu secțiune transversală complexă de ultra-înaltă precizie, oferind automatizare și curățenie mai ridicate
• Inspecție online și integrare MES : monitorizarea online 100% a dimensiunilor critice și a defectelor de suprafață, cu date trasabile, îndeplinind cerințele de domeniu de înaltă fiabilitate, cum ar fi electronica auto
• Cauciuc siliconic reticulat prin radiații : Folosit pentru cabluri speciale, oferind o rezistență mai mare la căldură și performanță mecanică

Odată cu accelerarea vehiculelor cu energie noi, a comunicațiilor 5G și a construcției centrelor de date, cererea de componente de izolație miniaturizată de înaltă tensiune, de înaltă frecvență va continua să crească, conducând Bară tubulară din cauciuc siliconic EPDM tehnologie spre performanță mai mare și inteligență mai mare.
